- Заменяет SKAT-UPS 1000 RACK исп. E
- Топология: ONLINE, 220 В
- Мощность: 1000 ВА / 900 Вт
- АКБ: внешние 2 шт от 40 до 120 Ач, возможность подключения внешних батарейных блоков SKAT BC
- Ток заряда АКБ: до 6 А
- Выходные разъёмы: IEC C13 - 8 шт
- Универсальный корпус RACK/TOWER, высота 2U, LED-дисплей
- EPO, SNMP-слот, RS-232, USB, порт для платы релейного интерфейса
- Расширенная гарантия

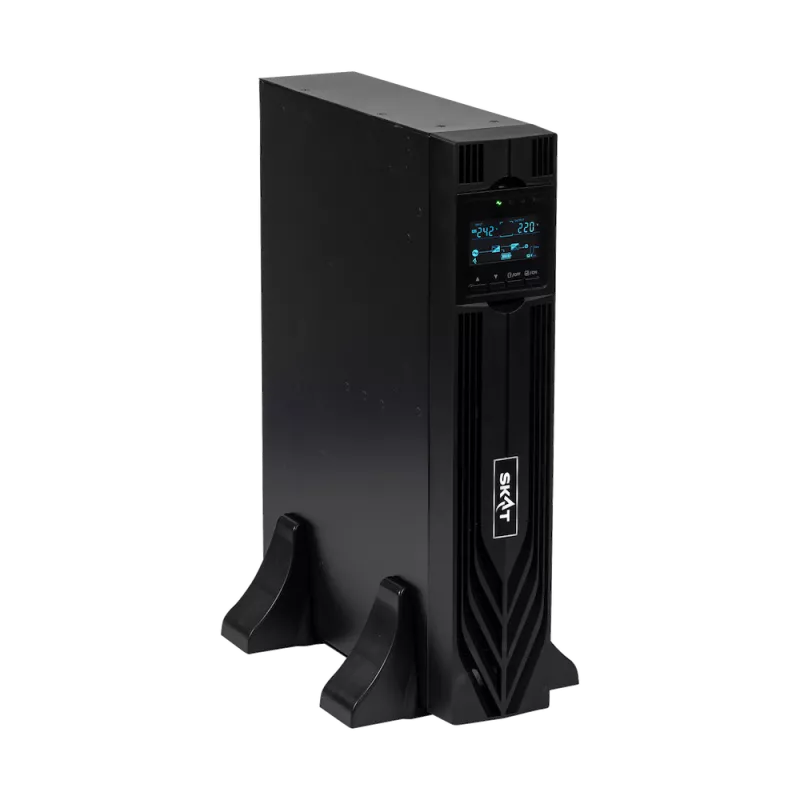

ИБП SKAT-UPS 1000-RACK-ON-E представляет собой современный экономичный источник бесперебойного питания с функциями защиты и контроля. Изделие обеспечивает подключенные к его выходу устройства длительным, стабилизированным электропитанием при отсутствии напряжения сети, используя при этом электроэнергию, запасённую в аккумуляторных батареях.
SKAT-UPS 1000-RACK-ON-E предназначен для питания компьютеров и вычислительных сетей, используемых, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах, а также для электропитания другой ответственной нагрузки с номинальным напряжением питания 220 В переменного тока и потребляемой мощностью до 1000 ВА.
Для обеспечения гальванической развязки от питающей сети рекомендуем использовать разделительный трансформатор SKAT-GF 1000 RACK.
Возможность подключения внешних батарейных блоков SKAT BC 24/18 RACK, SKAT BC 24/36 RACK, SNMP-модуля DL-801, SNMP-модуля DA-806, релейного модуля DC 302, SNMP-модуля DU-803, внешних аккумуляторных батарей.
Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать балансир АКБ SKAT BB и тренировщик АКБ TEPLOCOM TBS.
Технические характеристики SKAT-UPS 1000-RACK-ON-E
| п/п | Наименование параметра | Значение параметра | |||
| Входные параметры | |||||
| 1 | Номинальное входное напряжение (Uном),В | 220 | |||
| 2 | Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С),В | нижний порог перехода в режим работы от АКБ | при нагрузке 0%...50% | 110 ± 5 % | |
| при нагрузке 100%...50% | 176 ± 5 % | ||||
| нижний порог возврата в режим работы от сети | при нагрузке 0%...50% | 120 ± 5 % | |||
| при нагрузке 100%...50% | 186 ± 5 % | ||||
| верхний порог перехода в режим работы от АКБ | при нагрузке 0%...50% | 300 ± 5 % | |||
| при нагрузке 100%...50% | 264 ± 5 % | ||||
| верхний порог возврата в режим работы от сети | при 50% нагрузке | 290 ± 5 % | |||
| при 100% нагрузке | 254 ± 5 % | ||||
| 3 | Допустимый диапазон изменения частоты входного напряжения, Гц | 40...70** | |||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц | 46...54 / 56...64** | |||
| 5 | Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, В | 183...263 | |||
| 6 | Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее | 0,99 | |||
| 7 | Питание от генератора | поддерживается | |||
| 8 | Номинальная выходная мощность | Полная, ВА | 1000* | ||
| Активная, Вт | 900* | ||||
| 9 | Номинальное выходное напряжение,В | 220 | |||
| 10 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0...100 %, % | ± 1 | |||
| 11 | Диапазон частоты выходного напряжения (автосинхронизация с частотой напряжения электросети) | 45...55 / 56...64 | |||
| 12 | Частота выходного напряжения в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50 ± 0,1 или 60 ± 0,1 | |||
| 13 | Коэффициент мощности | 0,9 | |||
| 14 | Номинальный ток нагрузки,А | 3,7 | |||
| 15 | Максимальный входной ток, А | 4,9 | |||
| 16 | Форма выходного напряжения | синусоидальная | |||
| 17 | Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | ||
| нелинейная нагрузка | 5 | ||||
| 18 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 88 | ||
| режим «РЕЗЕРВ» | 85 | ||||
| 19 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 20 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 105% | длительно, без перехода в режим «БАЙПАС» | ||
| 105% ...125% | через 60 с | ||||
| 125% ... 130% | через 30 с | ||||
| > 130% | немедленно | ||||
| 21 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение некритичной нагрузки SEGMENT 1) | < 105% | длительно, без отключения некритичной нагрузки | ||
| 105% ...125% | через 60 с | ||||
| 125% ... 130% | через 10 с | ||||
| > 130% | немедленно | ||||
| 22 | Защита от короткого замыкания | обеспечивается | |||
| 23 | Защита от перегрева | в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | немедленно | ||
| в режиме «РЕЗЕРВ» (выключение ИБП) | |||||
| 24 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 6 | ||
| в режим «РЕЗЕРВ», мс | 0 | ||||
| 25 | Мощность, потребляемая от сети при 100 % нагрузке и номинальном входном напряжении, не более, ВА | 1300 | |||
| 26 | Мощность, потребляемая изделием от сети без нагрузки при номинальном входном напряжении и полностью заряженной АКБ, ВА, не более | 130 | |||
| 27 | Количество выходных розеток IEC 60320 C13 | 8 | |||
| 28 | Количество выходных разъемов питания с батарейной поддержкой | 8 | |||
| 29 | Количество выходных разъемов питания без батарейной поддержки | 0 | |||
| 30 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| 31 | Возможность подключения внешних батарей | да | |||
| 32 | Емкость одного аккумулятора (внешнего, рекомендуемая), Ач | 40 - 120** | |||
| 33 | Количество АКБ (внешних), шт. | 2 | |||
| 34 | Возможность замены аккумуляторной батареи пользователем | да | |||
| 35 | Ток заряда АКБ, А, не более | 6,0 | |||
| 36 | Напряжение заряда АКБ | 27,4±1% | |||
| 37 | Среднее время заряда АКБ до 90% емкости, час | 4 | |||
| 38 | Величина напряжения на клеммах АКБ, при которой происходит отключение группы розеток «SEGMENT 1» в режиме «РЕЗЕРВ» и включается сигнализация о скором разряде АКБ (ошибка 35, звуковой сигнал один раз в секунду, светодиод АКБ мигает), В | 22,9 | |||
| 39 | Величина напряжения на клеммах АКБ, при которой происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 22,0 | |||
| 40 | Наличие дисплея | да | |||
| 41 | Наличие функции холодного старта | да | |||
| 42 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440 х 325 х 88 | ||
| в упаковке | 560 х 475 х 210 | ||||
| 43 | Физические размеры высоты источника бесперебойного питания при установке в телекоммуникационную стойку, U | 2 | |||
| 44 | Масса, НЕТТО (БРУТТО), кг, не более | 6,4 (7,6) | |||
| 38 | Диапазон рабочих температур, °С | 0...+40**** | |||
| 39 | Относительная влажность воздуха (без конденсации), % | 20...90 | |||
| 40 | Температура хранения, °С | -25...+55 | |||
| 41 | Акустический шум на расстоянии 1 м, дБ, не более | 55 | |||
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||||
| 42 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||
| 43 | Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м | 1500*** | |||
| 44 | Содержание драгоценных металлов и камней | нет | |||
* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.
** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).
*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).
* Информация на сайте не является публичной офертой
| Бренд: | БАСТИОН |
| Мощность: | 1000 ВА |
| Входное напряжение: | 183 - 263 В |
| Выходное напряжение: | 220 ±1% В |
| Тип разъема: | IEC C13 |
| Количество разъемов: | 8 |
| Резервирование: | Внешний АКБ |
| RACK (в стойку): | да |
| Вес: | 6,4 кг |
| Размер: | 440 x 325 x 88 мм |
