Новые модули дымоудаления RUBEZH R3: соответствие нормам без лишних сложностей

Компания «РУБЕЖ» представляет обновлённую линейку модулей автоматики дымоудаления со встроенным изолятором короткого замыкания (ИКЗ) и двумя вводами питания МДУ-230-ИКЗ-R3 и МДУ-24-ИКЗ-R3.

Устройства работают в адресной системе RUBEZH R3. С новыми модулями строить проекты в соответствии с актуальными нормативными требованиями СП 484.1311500 изм. 1 и СП 6.13130.2026 теперь проще и дешевле. Дополнительные преимущества: экономия адресного пространства, экономия тока потребления, повышенная надёжность и устойчивость устройства.

МДУ-230-ИКЗ-R3 для управления приводами клапанов с питанием 230 В переменного тока. Уже доступен для заказа.

МДУ-24-ИКЗ-R3 для управления приводами клапанов с питанием 24 В постоянного тока. Скоро в продаже.

Что изменилось: встроенный ИКЗ и два ввода питания

Главное отличие новых модулей от предыдущего поколения (МДУ-1С-R3) встроенный изолятор короткого замыкания. Изменения введены для повышения отказоустойчивости системы противодымной вентиляции и соблюдения п. 5.3 СП 484.1311500 изм. 1 о единичной неисправности линий связи и электропитания. Изолятор защищает вход и выход АЛС от КЗ с любой стороны, оставляя его на связи с прибором, при этом:

• не занимает дополнительный адрес адресное пространство сохранено;
• не потребляет дополнительный ток потребление в дежурном режиме от АЛС осталось на прежнем уровне (не более 0,6 мА).

Второе ключевое изменение два независимых ввода питания у каждого модуля. Это требование п. 5.2 СП 6.13130.2026 об организации питания электроприёмников 1-й категории, необходимое для оборудования управления СВПВ, СППВ и АУП. Модули обеспечивают встроенное автоматическое переключение с основного питания на резервное и защиту предохранителями для каждого ввода. При этом имеется возможность подключения одного ввода питания для проектов, выполненных в соответствии с предыдущей версией нормативных требований.

Экономика: выгоднее, чем «старые» модули с отдельными ИКЗ

Для соответствия нормативным требованиям в части защиты зоны противопожарной защиты от внешних воздействий вместе с МДУ-1С-R3 требуется дополнительно устанавливать изоляторы короткого замыкания. При этом по количеству вводов питания такое решение всё равно не соответствует нормативным требованиям.

Новые модули МДУ-230(24)-ИКЗ-R3 заменяют связку МДУ-1С-R3 + 2ЧИЗ-1-R3. Реальная разница в цене с учётом монтажа и пусконаладочных работ (ПНР) либо совсем нивелируется, либо отличается в пользу новых устройств. И чем больше в проекте МДУ, тем заметнее разница в пользу новых устройств в совокупной стоимости оснащения (МДУ + ИКЗ + монтаж + ПНР). Даже в проектах, где старые модули вообще не защищены изоляторами (что не соответствует требованиям даже устаревших норм), новые модули оказываются выгоднее: не требуется нести затраты на монтаж и ПНР дополнительных устройств.

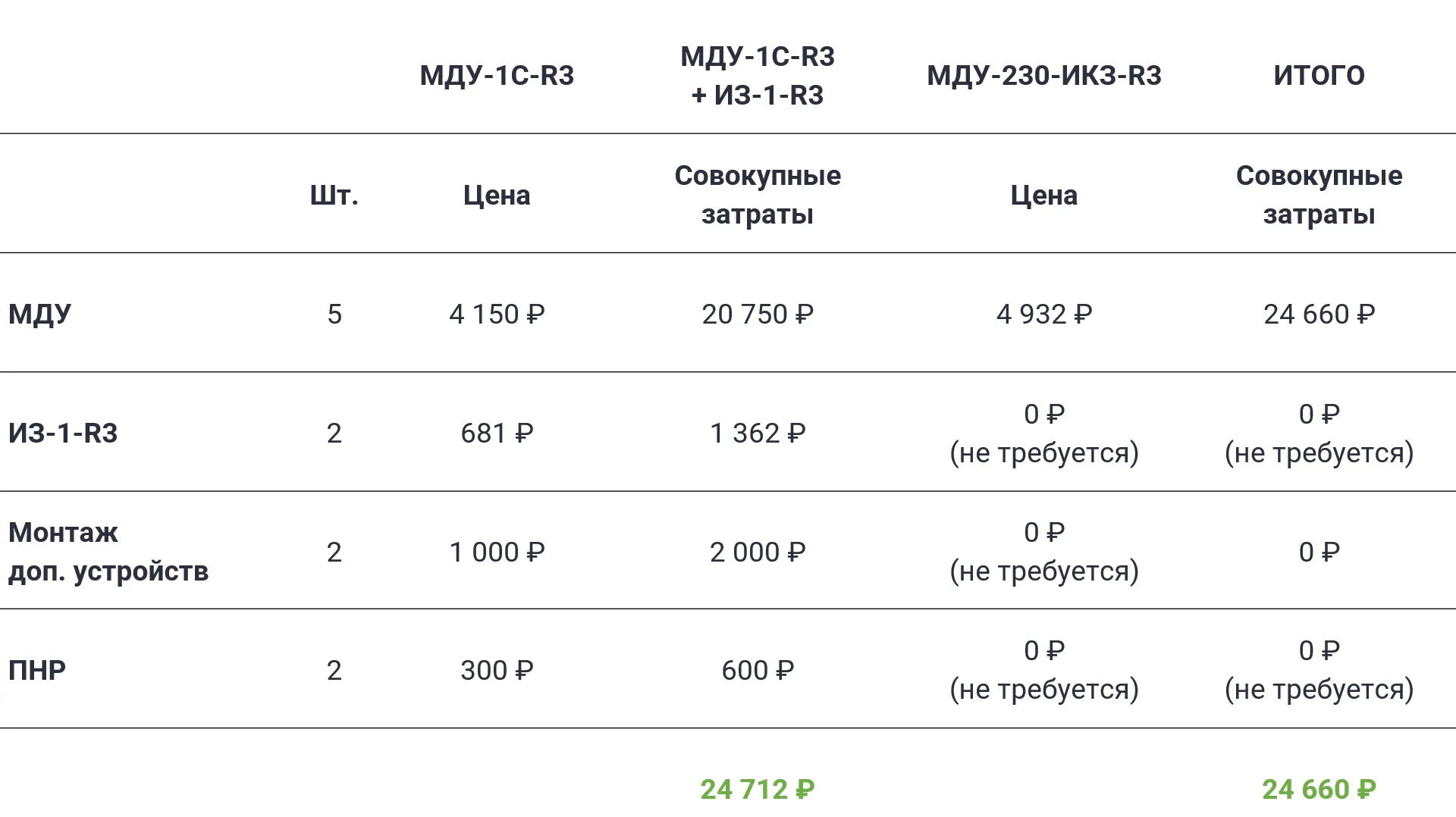

Пример расчёта* для проекта на 5 модулей МДУ

* Указаны розничные цены. Стоимость монтажных и пусконаладочных работ может меняться в зависимости от типа объекта и региона РФ.

Дополнительные улучшения

Помимо изменений, продиктованных новыми нормами, в модулях МДУ-230-ИКЗ-R3 и МДУ-24-ИКЗ-R3 реализован ряд дополнительных улучшений для упрощения монтажа и повышения надёжности:

• Встроенные предохранители для защиты от перегрузки для каждой линии питания 230В предусмотрена отдельная защита. Это повышает безопасность и упрощает диагностику при нештатных ситуациях.
• Телеметрия внутренних компонентов модуль передаёт данные о состоянии своих внутренних узлов, что обеспечивает расширенную диагностику и повышает надёжность всей системы. В сочетании с контролем входного напряжения основного и резервного источников питания, а также температуры электронных компонентов платы это позволяет своевременно выявлять отклонения в работе. Кроме того, улучшенная развязка устраняет влияние цепей питания устройства на цепи передачи информации и обеспечивает устойчивость к помехам и электромагнитным наводкам.
• Улучшенные клеммы подключения привода и ввода питания крупные, с качественным прижимом, что упрощает монтаж и снижает риск плохого контакта.
• Защита от поражения электрическим током конструкция модулей обеспечивает дополнительную безопасность при проведении монтажных и сервисных работ.

Функциональные возможности

Оба модуля предназначены для управления тремя основными типами приводов:

• реверсивный электромеханический привод;
• электромеханический привод с возвратной пружиной;
• электромагнитный привод с ручным возвратом заслонки в нормальное положение.

Управление осуществляется через встроенное реле. Номинальное напряжение коммутации 230 В AC или 24 В DC соответственно, коммутируемый ток до 2 А. Монтаж устройств возможен на DIN-рейку с помощью специальной крепёжной планки, входящей в комплект поставки.

Резюме

• Полное соответствие нормативным требованиям.
• Снижение затрат на сопутствующие работы монтаж и ПНР.
• Экономия адресного пространства АЛС изолятор не занимает дополнительный адрес.
• Экономия тока потребления АЛС потребление сохранено на прежнем уровне.
• Повышенная надежность за счет встроенных предохранителей, телеметрии внутренних компонентов и улучшенной развязки сигнальных и питающих цепей.
