- отопительное, нагревательное и насосное оборудование;
- компьютеры и оргтехнику;
- телевизоры, видео- и аудиоаппаратуру;
- осветительные приборы;
- холодильное оборудование;
- охранную сигнализацию и электроинструменты.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.
IS1000 - это электроприбор нового поколения с улучшенными возможностями стабилизации напряжения. В основу его работы заложен принцип двойного преобразования электроэнергии, благодаря чему модель:
- мгновенно реагирует на отклонения параметров сети (0 мс);
- обеспечивает бесступенчатую и непрерывную стабилизацию входного напряжения в широком диапазоне (90-310 В) и с высокой точностью (+-2%);
- формирует на выходе напряжение идеальной синусоидальной формы;
- питает нагрузку бесперебойно в течение 200 мс в случае кратковременного отключения электроэнергии.
Установка и подключение
Модель IS1000 предназначена для настенной установки. Она крепится на вертикальную поверхность на дюбель-гвозди или саморезы в зависимости от материала стены.
Для подключения прибора к сети используется сетевой шнур с евровилкой. Для подключения нагрузки предусмотрена одна евророзетка, расположенная на боковой стороне корпуса.
Панель управления
Для контроля основных рабочих параметров и аварийных ситуаций устройство оснащено панелью с ЖК-дисплеем, светодиодными индикаторами и функциональной кнопкой.
Наименование индикаторов:
- <<Норма>> - светится непрерывно в штатном режиме, мигает в случае перехода на автоматический байпас;
- <<Авария>> - светится красным при возникновении перегрева или перегрузки (на ЖК-дисплее появится соответствующая информация), а также короткого замыкания, неполадок внутри изделия, отключения входной сети или низкого импеданса нагрузки.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- уровень загрузки;
- аварийные сообщения о перегрузке и перегреве;
- потребляемая мощность нагрузки;
- внутренняя температура прибора.
Функциональная кнопка позволяет выбрать отображаемую на дисплее информацию и настроить значение выходного напряжения в диапазоне 220-230 В с шагом 1 В.
Защита
Модель IS1000 имеет несколько видов электронной защиты с автовосстановлением после следующих ситуаций:
- короткого замыкания, перегрузки по выходу или внутреннего перегрева;
- критически пониженного или повышенного входного напряжения (менее 90 В или более 310 В);
- неполадок в стабилизаторе.
Встроенный варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Также прибор оснащен автоматическим байпасом, который срабатывает при перегрузке, перегреве или внутренних неполадках - питание нагрузки переключается на сеть в обход процесса стабилизации. Устройство возобновляет процесс стабилизации сразу после устранения проблемы.
Система охлаждения

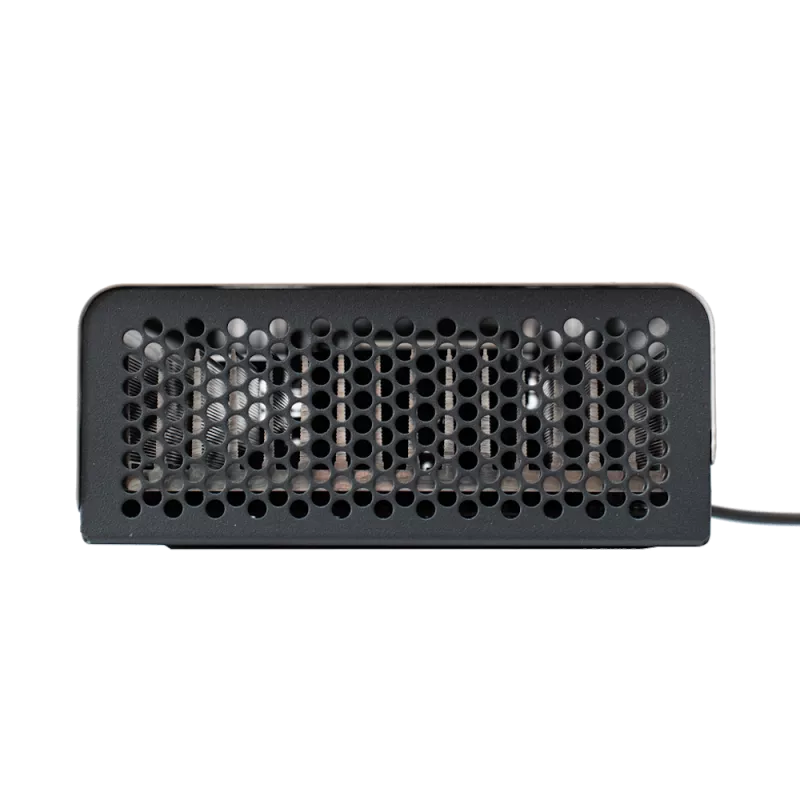

IS1000 работает полностью бесшумно благодаря конвекционной (безвентиляторной) системе охлаждения и отсутствию механических элементов.
|
Число фаз |
1 в 1 |
|
Полная мощность, кВА |
1 |
|
Активная мощность, кВт |
0,8 |
|
Способ установки |
настенный |
|
Принцип стабилизации |
инверторный |
|
Страна производитель |
Россия |
Входные характеристики
|
Плавный пуск |
да |
|
Потребляемая мощность в режиме холостого хода, Вт |
30 |
|
Максимальный входной ток, А |
4,9 |
|
Входной коэффициент мощности |
0,99 |
|
Допустимый диапазон входной частоты, Гц |
43-57 |
|
Номинальная входная частота, Гц |
50 |
|
Допустимый диапазон входного напряжения для работы автоматического байпаса, В |
187-245 |
|
Верхний порог подключения нагрузки, В |
290 |
|
Верхний порог отключения нагрузки, В |
310 |
|
Нижний порог подключения нагрузки, В |
110 |
|
Нижний порог отключения нагрузки, В |
90 |
|
Предельный диапазон входного напряжения, В |
90-310 |
|
Рабочий диапазон входного напряжения, В |
165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
|
Номинальное входное напряжение, В |
220/230 |
|
Совместимость с генератором |
да |
|
Тип входной сети |
однофазная трехпроводная (L, N, PE) |
Выходные характеристики
|
Тип выходного напряжения |
однофазное |
|
Быстродействие, мс |
0 |
|
КПД, % |
до 97 |
|
Перегрузочная способность |
<105% - непрерывная работа, 105-150% - не менее 5 с |
|
Крест-фактор |
3:1 |
|
Коэффициент нелинейных искажений выходного напряжения, % |
< 1,5% при линейной нагрузке, < 3% при нелинейной нагрузке |
|
Максимальный выходной ток, А |
4,5 |
|
Время автономной работы при отключении питания |
не более 200 мс |
|
Номинальная выходная частота, Гц |
50 (отклонение частоты выходного напряжения определяется частотой сети) |
|
Точность стабилизации, % |
+-2 |
|
Диапазон настройки выходного напряжения, В |
да, 220-230 с шагом 1 |
|
Номинальное выходное напряжение переменного тока, В |
220 |
|
Форма выходного напряжения |
чистая синусоида |
Защита
|
Электронный автоматический байпас |
да, в диапазоне 187-245 В |
|
Перегрузка по выходу |
электронная защита c автовосстановлением |
|
Короткое замыкание |
электронная защита c автовосстановлением |
|
Перегрев |
электронная защита c автовосстановлением |
|
Защита от импульсных перенапряжений |
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), |
|
Защита сети от высокочастотных помех |
150 кГц - 30 МГц |
|
Защита от аварии сети |
электронная защита c автовосстановлением |
|
Защита от аварии стабилизатора |
электронная аварийная защита |
|
Защита нагрузки от сетевых помех (между фазой и нейтралью) |
до 2,5 кГц |
Панель управления и интерфейсы
|
Тип индикации |
ЖК-дисплей и светодиодная индикация |
|
Функциональные клавиши |
кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
|
ЖК-дисплей |
входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, температура |
|
Светодиодная индикация |
<<Норма>>, <<Авария>> |
Подключение
|
Подключение к сети |
розетка |
|
Входная сеть |
сетевой шнур с трёхполюсной вилкой |
|
Нагрузка (выходные разъёмы) |
F-type EURO розетка с заземлением (1 шт.) |
|
Длина сетевого шнура, м |
1,3 |
Надежность и эксплуатационные характеристики
|
Установка |
в помещении |
|
Диапазон рабочей температуры, °С |
от +5 до +40 |
|
Диапазон температуры хранения, °С |
от -40 до +40 |
|
Тип охлаждения |
конвекционное (безвентиляторное) |
|
Относительная влажность, % |
от 0 до 80 (без конденсата) |
|
Рабочая высота, м |
до 3000 м над уровнем моря |
|
Степень защиты от пыли и влаги |
IP20 |
|
Срок службы, лет |
не менее 10 |
|
Гарантийный срок, мес |
24 |
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм |
300х187х78 |
|
Габаритные размеры ВхШхГ (в упаковке), мм |
310х220х100 |
|
Масса, кг |
3 |
|
Цвет корпуса |
серый |
* Информация на сайте не является публичной офертой
| Бренд: | ШТИЛЬ |
| Мощность: | 1000 ВА |
| Входное напряжение: | 90 - 310 В |
| Выходное напряжение: | AC 220 В |
| Рабочая температура: | от +5 до +40 С |
| Размер: | 300 x 187 x 78 мм |
