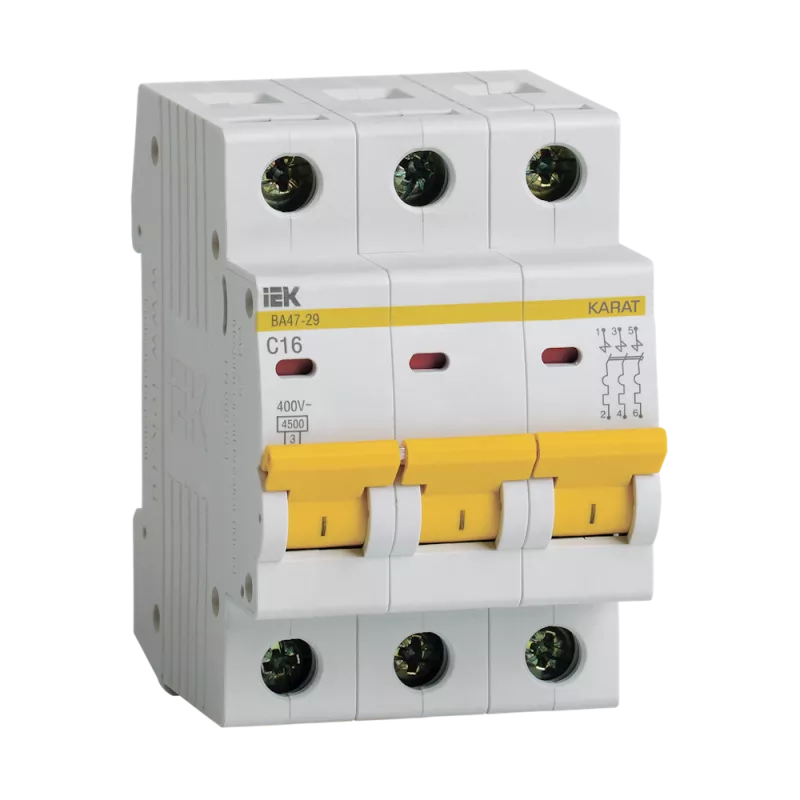

Автоматический выключатель 3P 16А 4,5кА (C) IEK MVA20-3-016-C ВА47-29

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: - электроприборы, освещение - выключатели с характеристикой В, - двигатели с небольшими пусковыми токами (компрессор, вентилятор) - выключатели с характеристикой C, - двигатели с большими пусковыми токами (подъемные механизмы, насосы) - выключатели с характеристикой D. Автоматические выключатели ВА47-29 рекомендуются к применению в вводно-распределительных устройствах для жилых и общественных зданий.

• Два типа защиты от перегрузки и короткого замыкания.
• Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:

- контакт состояния КС47;

- контакт состояния КСВ47;

- расцепитель минимального напряжения РММ47;

- расцепитель независимый РН47.

• Усовершенствованная дугогасительная система: увеличенный срок службы, повышенная устойчивость к токам короткого замыкания.
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Наличие индикатора положения контактов.
• Широкий диапазон рабочих температур от -40 до +50 °С.
• Новый эргономичный дизайн рукоятки включения/выключения.
• Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость

Руководство по эксплуатации

Номинальный ток, А	16.0
Номинальное рабочее напряжение, В	400
Характеристика срабатывания - кривая тока	C
Отключающая способность, кА	4,5
Количество полюсов	3
Тип напряжения	Перемен./постоян. (AC/DC)
Сфера применения	Промышленное и бытовое
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	4.5
Подходит для защитного выкл двигателя	Да
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Наличие электромагнитного расцепителя	Да
Тип монтажа	на DIN-рейку
Наличие теплового расцепителя	Да
Частота, Гц	50
Возможна дополнит комплектация	Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	4.5
Наличие электронного расцепителя	Нет
Количество защищенных полюсов	3
Тип монтажной рейки	35x7.5
Потери энергии, Вт	10.5
Наличие взрывозащиты	Без взрывозащиты
Общ количество полюсов	3
Номин напряжение постоян тока - DC, В	<= 48
Класс токоограничения	3
Монтажная глубина - ниши, мм	73,6
Количество силовых полюсов	3
Климатическое исполнение	УХЛ4
Ширина по количеству модульных расстояний	3
Степень защиты - IP	IP20
Тип подключения	Винтовое соединение
Макс сечение входящего кабеля, мм²	25
Тип расцепителя	Тепловой, электромагнитный
Номин импульсное выдерживаемое напряжение, кВ	4
Наличие дифференциального расцепителя	Нет
