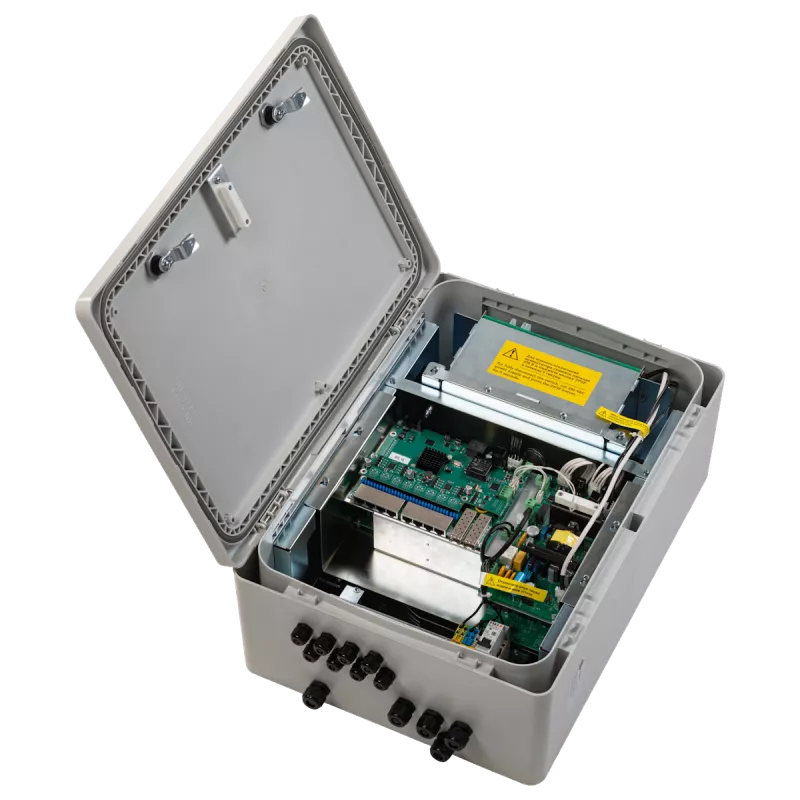

Уличный управляемый коммутатор с РоЕ TFortis PSW+UPS-Box 8x2Pro

TFortis PSW+UPS-Box 8х2Pro - это многофункциональный полностью гигабитный управляемый коммутатор уровня L2+ в уличном исполнении со встроенным источником бесперебойного питания, встроенным оптическим кроссом и поддержкой технологии PoE (IEEE802.3af/at/bt), предназначенный для построения сетей IP-видеонаблюдения.

Руководство по эксплуатации TFortis PSW+UPS-Box 8x2Pro

ОСОБЕННОСТИ

• всепогодное исполнение со степенью защиты от пыли и влаги IP66;
• не подверженный коррозии корпус с максимальным индексом ударопрочности IK10;
• работа при температуре от -60 до +50 °С за счет использования индустриальной элементной базы;
• все порты коммутатора поддерживают гигабитные скорости, что позволяет строить более сложные высокоскоростные сети;
• поддержка PoE+ (IEEE802.3bt) до 60 Вт на всех портах коммутатора;
• поддержка протоколов безопасности 802.1X, ssH, HTTPS обеспечивает безопасное управление коммутаторами по сети;
• поддержка протоколов STP/RSTP позволяет создавать кольцевые топологии;
• встроенный оптический кросс для удобного подключения оптического кабеля;
• датчик вскрытия для контроля несанкционированного доступа;
• встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер, запитанных от него по PoE;
• встроенное реле контроля напряжения обеспечивает устойчивость к напряжению до 400 В;
• встроенная грозозащита по портам Ethernet и питанию ~230 В для защиты от импульсных помех;
• удобный узел подключения питания с автоматическим выключателем и клеммными зажимами.

СОСТАВ КОММУТАТОРА

• Плата коммутатора;
• Блок питания;
• Встроенный источник бесперебойного питания;
• Аккумуляторные батареи;
• Оптический кросс;
• Автоматический выключатель;
• Проходные клеммы;
• Корпус IP66.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Время автономной работы можно узнать из таблицы:

Порты Ethernet

• порт 10/100/1000 Base-T с разъемом RJ-45 - 8 шт;
• 1000Base-X c разъемом SFP - 2 шт;
• поддержка Auto-MDIX;
• поддержка управления потоком IEEE 802.3x;
• количество портов с PoE - 8 шт;
• стандарт PoE - 802.3af/at/bt;
• мощность на порт - до 60 Вт;
• бюджет мощности PoE - 240 Вт;
• расстояние передачи - до 100 м.

Производительность

• пропускная способность - 20 Гбит/с;
• производительность на пакетах длиной 64 байта - 14,88 Mpps;
• объем буферной памяти - 512 Кбайт;
• объем ОЗУ (DDR3) - 128 Мбайт;
• объем ПЗУ (SPI Flash) - 32 Мбайт;
• таблица МАС-адресов - 8К;
• таблица VLAN - 4094;
• количество групп L2 Multicast (IGMP Snooping) - 509;
• размер Jumbo-фрейма - максимальный размер пакетов 10 000 байт.

Питание основное

• напряжение - ~ 230В (от 187В до 253В);
• максимальная потребляемая мощность - не более 450 Вт;
• потребляемая мощность (без PoE нагрузки, без обогрева отсека с АКБ): не более 10 Вт.
• автоматический выключатель - 2 полюса;
• тип зажимов - пружинные;
• сечение провода - до 4 кв. мм.
• АКБ 12 В, 12 А*ч - 2 шт.

Входы/выходы

• вход (менее 200 Ом - замкнут, более 50 кОм - разомкнут) - 1 шт;
• выход (250В, 50мА, норм. разомкнутый) - 1 шт;
• клемма под винт, сечение провода - от 0,5 до 1,5 кв мм.

Встроенный оптический кросс

• планка под адаптеры: 8 мест, SC (duplex LC);
• количество мест в сплайс-кассете: 32 КДЗС;
• размер гильз для сплайс-кассеты: 40 или 60 мм.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Конструкция

• габариты 550х400х220 мм (без учета кабельных вводов);
• масса (без АКБ) не более 15 кг;
• масса (с АКБ) не более 24 кг;
• степень защиты от внешних воздействий IP66;
• класс ударопрочности IK10;
• кабельные вводы:

- М1608В - 8 шт. диаметр обжимаемого кабеля 4-8 мм;
- М2012В - 5 шт. диаметр обжимаемого кабеля 6-12 мм.

Условия эксплуатации

• температура эксплуатации - от -60 до +50 °С;
• наработка на отказ не менее 75 000 часов (8,6 лет).
