Комплект управления по радиоканалу ST-RC246RRC

ST-RC246RRC Комплект управления по радиоканалу

Универсальный комплект управления по радиоканалу ST-RC246RRC состоит из приемника и передатчика-брелока с радиосвязью на частоте 433 МГц и дальностью до 40 м при прямой видимости, работает стабильно при температурах от -25 до +45 °C и поддерживает четыре режима работы реле (следящий, импульсный, триггерный и шлюзовой). Защиту четырех каналов связи обеспечивает динамический код, исключающий перехват сигналов злоумышленниками, память приемника рассчитана на 250 брелоков, а программирование комплекта возможно с помощью кнопки на корпусе приемника, через USB-программатор или специализированное ПО.

• 4-х канальный режим работы
• Динамический код
• Поддержка до 250 брелоков
• Монтаж на стену или DIN-рейку
• Поддержка нескольких режимов работы: следящий, импульсный, триггерный, шлюзовой
• Программирование с помощью встроенной кнопки, USB программатора или ПО
• Питание 12 В (DC) или 24 В (DC)

Комплект ST-RC246RRC предназначен для беспроводного управления устройствами, подконтрольными СКУД и другим системам. Например, он может использоваться для дистанционной разблокировки дверей, находящихся под управлением системы контроля доступа, вместо кнопки выхода или дополнительно к ней. Также комплект управления по радиоканалу может работать с различным исполнительным оборудованием: турникетами, воротами, рольставнями, освещением и т.п. ST-RC246RRC стабильно функционирует при температуре от -25 °С до +45 °С, соответственно, может применяться даже в неотапливаемых помещениях, а монтаж приемника осуществляется на DIN-рейку или непосредственно на стену.

Принцип работы устройства управления по радиоканалу

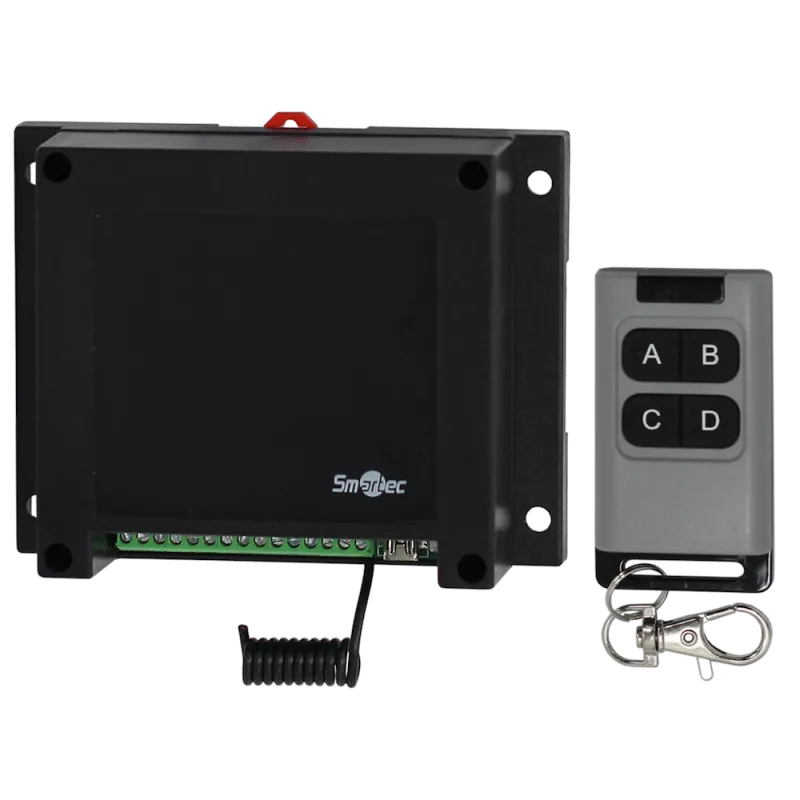

В состав комплекта входят приемник и передатчик-брелок, поддерживающие друг с другом радиосвязь на расстоянии до 40 м при прямой видимости. Реле приемника подключается к исполнительному оборудованию, например, к электромеханическому замку. Когда пользователь подает команды с передатчика, они преобразуются в радиоимпульс, который достигает приемника, а тот, в зависимости от команды, замыкает или размыкает реле. Отметим, что в соответствии с существующими российскими нормами, комплект управления по радиоканалу Smartec работает на разрешенной частоте 433 МГц, а его мощность не превышает 10 милливатт.

Четыре различных режима работы реле
Приемник имеет 4 группы реле управления, каждая из которых контролируется отдельной кнопкой передатчика. Этот комплект управления по радиоканалу поддерживает следующие режимы работы реле:

• следящий - реле переключается на время удержания кнопки передатчика;
• импульсный - при нажатии на кнопку реле переключается на 1 секунду;
• триггерный - кнопки используются независимо для каждого канала для постоянного включения и выключения реле;
• шлюзовый - кнопки используются для включения определенного реле, при этом другие реле выключаются автоматически.

Для выбора режима работы комплекта управления, а также напряжения питания, используются перемычки на электронной плате приемника.

Динамический код для защиты канала связи
Благодаря радиообмену с использованием динамического кода, комплект управления по радиоканалу ST-RC246RRC, в отличие от аналогичных устройств со статическим кодом, обеспечивает защищенную передачу команд между пультом и приемником. Динамический код изменяется по определенному алгоритму при каждом передающемся сигнале, формируя новые уникальные пакеты, за счет чего злоумышленнику его сложно перехватить и воспроизвести с помощью код-граббера. Напротив, в системах со статичным кодом одну и ту же команду можно воспроизвести для любого устройства, что повышает риск несанкционированного доступа.

Различные способы программирования
Память радиоприемника, входящего в комплект управления по радиоканалу ST-RC246RRC, рассчитана на запись информации о 250 брелоках, которые могут приобретаться отдельно (модель ST-RC126TR). Простое добавление брелоков для работы в следящем режиме возможно с помощью кнопки программирования на приемнике. Если требуется изменить режим работы, например, на триггерный, следует использовать опциональный USB-программатор ST-RC240P. Кроме того, специализированное ПО обеспечивает программирование доступа к отдельным каналам для каждого брелока.

Паспорт

Инструкция

Параметры	Значения
Количество каналов:	4
Кодировка:	Динамическая
Память:	До 250 брелоков
Рабочая частота:	433 МГц
Мощность:	< 10 мВт
Расстояние срабатывания:	До 40 м при прямой видимости
Режим работы:	Следящий, импульсный, триггерный, шлюзовой
Питание:	12 В (DC), не более 180 мА / 24 В (DC), не более 90 мА
Реле:	4 группы НЗ/НР/ОБЩ; 10 А, 24 В (DC) / 5 А, 220 В (AC)
Диапазон рабочих температур:	От -25 °С до +45 °С
Диапазон рабочей влажности:	20%-80%
Габариты:	Приемник: 115 х 90 х 40 мм, брелок: 69 х 36 х 13 мм
