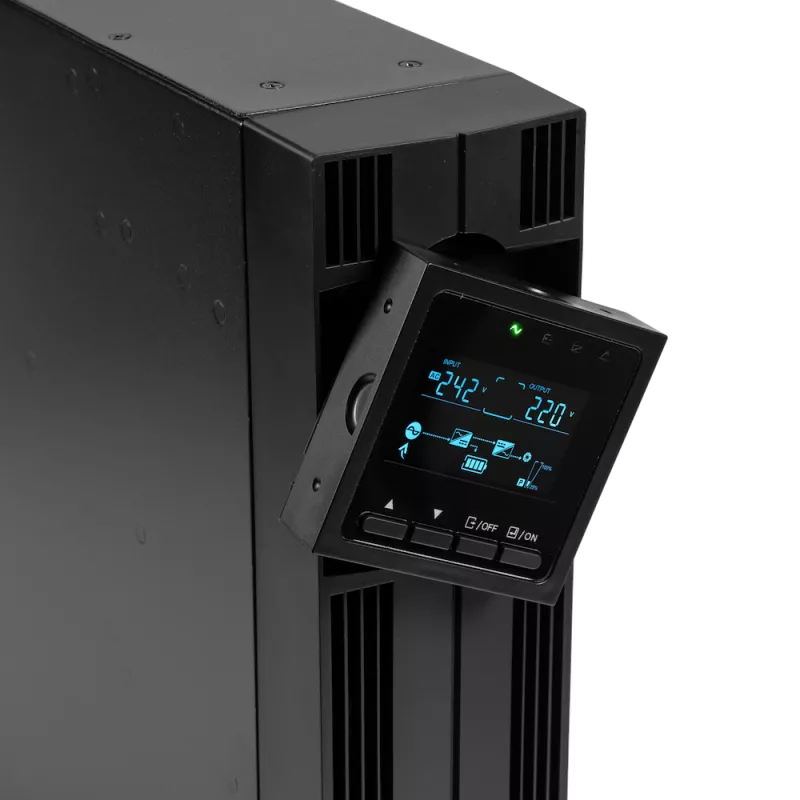

Источник бесперебойного питания SKAT-UPS 2000-RACK-ON P3

Онлайн источник бесперебойного питания SKAT-UPS 2000-RACK-ON P3 двойного преобразования, полной мощностью 2000 ВА / 2000 Вт. Встроенное зарядное устройство на 6 А позволяет подключить внешний массив аккумуляторов для создания длительного запаса времени автономной работы. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19 стойку (высота 2U). Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления: USB-порт, COM-порт, слот для установки SNMP-карт, EPO.

• Топология: ONLINE, 220 В
• Мощность: 2000 ВА / 2000 Вт
• АКБ: внешние, номинальное напряжение 48 В (4 х 12 В), возможность подключения внешних батарейных блоков SKAT BC
• Ток заряда АКБ: до 6 А

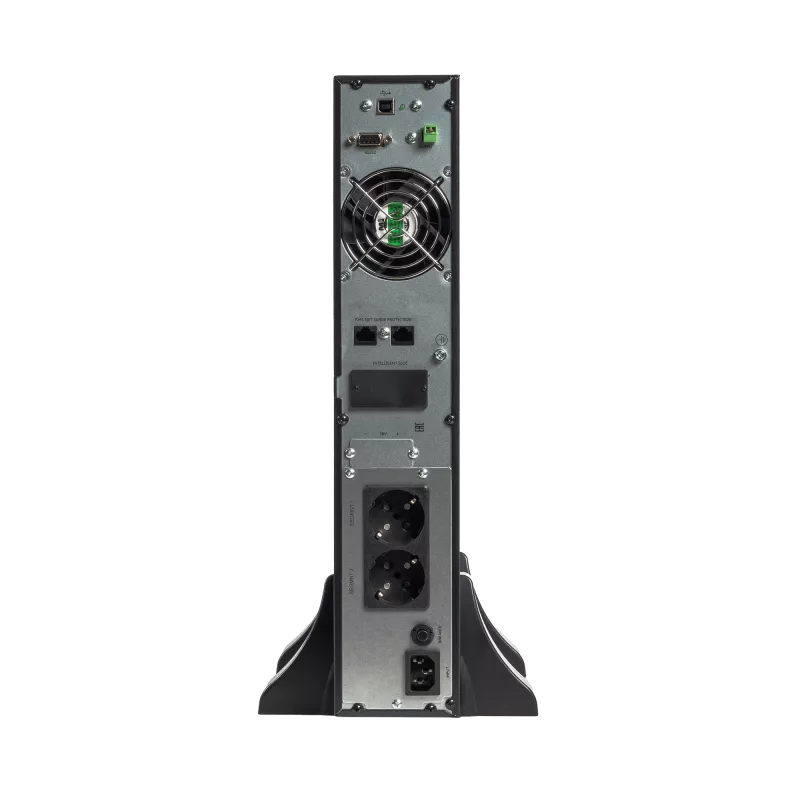

• Выходные разъёмы: Schuko - 2 шт
• Универсальный корпус RACK/TOWER, высота 2U

Руководство по эксплуатации

Технические характеристики SKAT-UPS 2000-RACK-ON P3

	Наименование параметра			Значение параметра
ВХОДНЫЕ ПАРАМЕТРЫ
1	Номинальное входное напряжение (Uном),В			220
2	Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С),В	нижний порог перехода в режим работы от АКБ	при нагрузке 0%...50%	110 ± 5 %
			при нагрузке 100%...50%	176 ± 5 %
		нижний порог возврата в режим работы от сети	при нагрузке 0%...50%	120 ± 5 %
			при нагрузке 100%...50%	186 ± 5 %
		верхний порог перехода в режим работы от АКБ	при нагрузке 0%...50%	300 ± 5 %
			при нагрузке 100%...50%	264 ± 5 %
		верхний порог возврата в режим работы от сети	при 50% нагрузке	290 ± 5 %
			при 100% нагрузке	254 ± 5 %
3	Допустимый диапазон изменения частоты входного напряжения, Гц			40...70**
4	Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц			46...54 / 56...64**
5	Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее			0,99
6	Питание от генератора			поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
7	Выходное напряжение, В			208 / 220 / 230 / 240
8	Номинальная выходная мощность		Полная, ВА	2000*
			Активная, Вт	2000*
9	Выходной коэффициент мощности, не менее			1,0
10	Регулировка напряжения			± 1 %
11	Частота, Гц		Основной режим работы	46 - 54 или 56 - 64
			Режим работы от АКБ	50 / 60 ± 0,1
12	Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)			3:1
13	Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более		линейная нагрузка	3
			нелинейная нагрузка	5
14	Форма выходного напряжения			синусоидальная
15	Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более		4
		в режим «РЕЗЕРВ», мс		0
16	КПД при номинальной нагрузке в режиме «ОСНОВНОЙ», не менее, %			90
17	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
18	Количество АКБ, шт.			4
19	Ток заряда АКБ, А			6
20	Напряжение заряда АКБ			54,7 ± 1%
21	Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		105% ...125%	через 60 с
			125% ... 130%	через 30 с
			> 130%	немедленно
22	Перегрузочные способности в режиме «РЕЗЕРВ»		105% ...125%	через 60 с
			125% ... 130%	через 10 с
			> 130%	немедленно
23	Защита от короткого замыкания			блокировка системы
24	Защита от перегрева	в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		немедленно
		в режиме «РЕЗЕРВ» (выключение ИБП)
25	Сигнализация о низком напряжении АКБ			подача сигнала тревоги и отключение изделия
26	Аварийное отключение (EPO)			обеспечивается
27	Звуковые и визуальные сигналы			отключение сети, низкий заряд АКБ, перегрузка, неисправность изделия
28	Интерфейсы связи			USB/RS232, Слот для установки дополнительных коммуникационных модулей (SNMP-модуля, платы релейного интерфейса)
29	Диапазон рабочих температур, °С			0...40
30	Температура хранения, °С			- 25... + 55
31	Относительная влажность воздуха (без конденсации), %			20...90
32	Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м			1500***
33	Акустический шум на расстоянии 1 м, дБ, не более			55
34	Габаритные размеры ШхГхВ, не более, мм		без упаковки	440 х 602 х 86,5
			в упаковке	565 х 730 х 210
35	Масса, НЕТТО, кг, не более			8,5
36	Содержание драгоценных металлов и камней			нет
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.

** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).

*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).

(Нагрузочный коэффициент равен максимальной нагрузке в высокогорном месте, разделенной на номинальную мощность изделия), см. таблицу ниже:

Высота (м)	1500	2000	2500	3000	3500	4000	4500	5000
Нагрузочный коэффициент	100 %	95 %	90 %	85 %	80 %	75 %	70 %	65 %
