Онлайн источник бесперебойного питания SKAT-UPS 1500-RACK-ON-3X9 P3

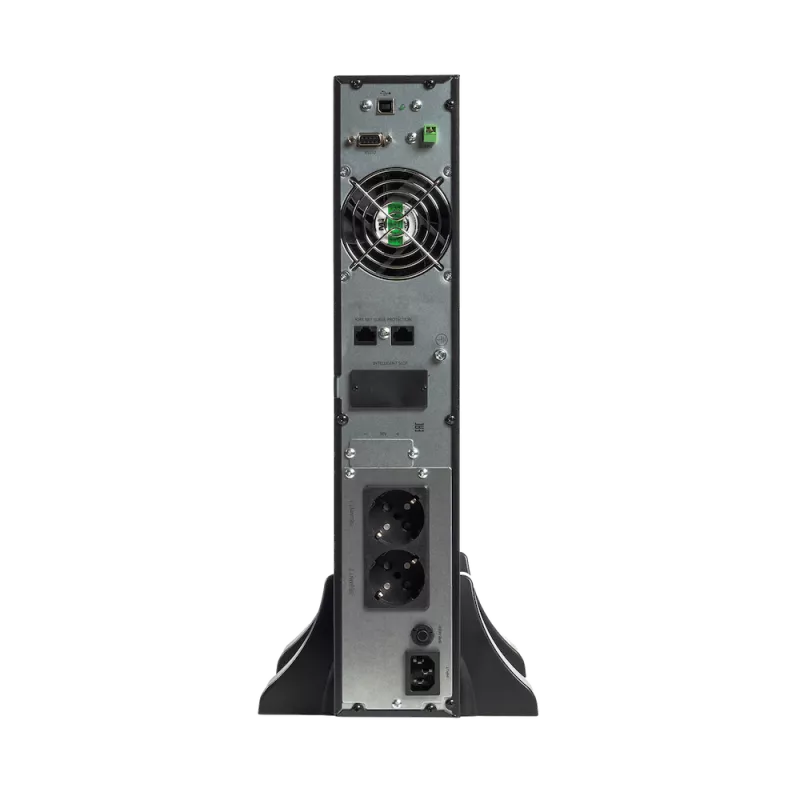

Онлайн источник бесперебойного питания SKAT-UPS 1500-RACK-ON-3X9 P3 двойного преобразования полной мощностью 1500 ВА / 1500 Вт со встроенной аккумуляторной батареей. Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Универсальный форм-фактор Rack/Tower подразумевает напольное размещение или установку в 19 стойку (высота 2U). Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления: USB-порт, COM-порт, слот для установки SNMP-карт, EPO.

Руководство по эксплуатации

Технические характеристики SKAT-UPS 1500-RACK-ON-3X9 P3

	Наименование параметра			Значение параметра
ВХОДНЫЕ ПАРАМЕТРЫ
1	Номинальное входное напряжение (Uном),В			220
2	Допустимые диапазоны входного напряжения без перехода на питание от АКБ (температура окружающей среды не более 40 °С),В	нижний порог перехода в режим работы от АКБ	при нагрузке 0%...50%	110 ± 5 %
			при нагрузке 100%...50%	176 ± 5 %
		нижний порог возврата в режим работы от сети	при нагрузке 0%...50%	120 ± 5 %
			при нагрузке 100%...50%	186 ± 5 %
		верхний порог перехода в режим работы от АКБ	при нагрузке 0%...50%	300 ± 5 %
			при нагрузке 100%...50%	264 ± 5 %
		верхний порог возврата в режим работы от сети	при 50% нагрузке	290 ± 5 %
			при 100% нагрузке	254 ± 5 %
3	Допустимый диапазон изменения частоты входного напряжения, Гц			40...70**
4	Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузке, Гц			46...54 / 56...64**
5	Входной коэффициент мощности (при 100% нагрузке и номинальном входном напряжении), не менее			0,99
6	Питание от генератора			поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
7	Выходное напряжение, В			208 / 220 / 230 / 240
8	Номинальная выходная мощность		Полная, ВА	1500*
			Активная, Вт	1500*
9	Выходной коэффициент мощности, не менее			1,0
10	Регулировка напряжения			± 1 %
11	Частота, Гц		Основной режим работы	46 - 54 или 56 - 64
			Режим работы от АКБ	50 / 60 ± 0,1
12	Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)			3:1
13	Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более		линейная нагрузка	3
			нелинейная нагрузка	5
14	Форма выходного напряжения			синусоидальная
15	Время переключения из режима «ОСНОВНОЙ»	в режим «БАЙПАС», мс, не более		4
		в режим «РЕЗЕРВ», мс		0
16	КПД при номинальной нагрузке в режиме «ОСНОВНОЙ», не менее, %			89,5
17	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
18	Рекомендуемая емкость внутренних АКБ, Ач			9
19	Количество АКБ, шт.			3
20	Среднее время заряда АКБ до 90 % емкости, ч			4
21	Ток заряда АКБ, А			2
22	Напряжение заряда АКБ			41 ± 1%
23	Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		105% ...125%	через 60 с
			125% ... 130%	через 30 с
			> 130%	немедленно
24	Перегрузочные способности в режиме «РЕЗЕРВ»		105% ...125%	через 60 с
			125% ... 130%	через 10 с
			> 130%	немедленно
25	Защита от короткого замыкания			блокировка системы
26	Защита от перегрева	в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		немедленно
		в режиме «РЕЗЕРВ» (выключение ИБП)
27	Сигнализация о низком напряжении АКБ			подача сигнала тревоги и отключение изделия
28	Аварийное отключение (EPO)			обеспечивается
29	Звуковые и визуальные сигналы			отключение сети, низкий заряд АКБ, перегрузка, неисправность изделия
30	Интерфейсы связи			USB/RS232, Слот для установки дополнительных коммуникационных модулей (SNMP-модуля, платы релейного интерфейса)
31	Диапазон рабочих температур, °С			0...40
32	Температура хранения, °С			- 25... + 55
33	Относительная влажность воздуха (без конденсации), %			20...90
34	Максимальная высота над уровнем моря, на которой изделие может нормально работать при полной нагрузке, м			1500***
35	Акустический шум на расстоянии 1 м, дБ, не более			55
36	Габаритные размеры ШхГхВ, не более, мм		без упаковки	440 х 461 х 86,5
			в упаковке	565 х 605 х 205
37	Масса, НЕТТО, кг, не более			16,5
38	Содержание драгоценных металлов и камней			нет
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

* Мощность нагрузки должна быть уменьшена до 80 % при изменении выходного напряжения до 208 В переменного тока.

** Мощность нагрузки должна быть уменьшена до 75 % мощности, если частота входного напряжения выходит за пределы допустимого диапазона (50/60 ± 4 Гц).

*** Мощность нагрузки должна быть уменьшена, если изделие установлено на высоте более 1500 метров над уровнем моря, (см. таблицу ниже).

Особенности SKAT-UPS 1500-RACK-ON-3X9 P3

• On-line технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).
• Высокий выходной коэффициент мощности (PF) 1.0. Позволяет максимально использовать ресурс мощности ИБП и подключать к нему большее количество оборудования.
• Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB; интеллектуальный порт для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO).
• Универсальный корпус RACK/Tower высотой 2U. Позволяет устанавливать изделие в горизонтальном положении в телекоммуникационные шкафы или вертикально на пол. В комплекте кронштейны и оборудование для крепежа.
• Поворотный экран с 4-мя функциональными кнопками. Обеспечивает удобную навигацию по меню и отображение основных параметров ИБП как при размещении в стойке, так и при напольной установке.
• Два сегмента выходных розеток. Позволяют разделить нагрузку на критически важную и неприоритетную, с индивидуальными сценариями отключения.
• Встроенные АКБ. 3 шт, 9 Ач. Обеспечивают компактное размещение и оперативный резерв.
• Возможность подключения до 6-ти батарейных блоков. Позволяет наращивать время автономной работы.
• "Горячая" замена АКБ и батарейных блоков. Позволяет дополнительно увеличивать время резерва, производя замену батарей без отключения нагрузки.
• Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от перепадов напряжения.
• Широкий диапазон стабилизации. В интервале от 110 до 254 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
• Пользовательская настройка номинального выходного напряжения. 208 / 220 / 230 / 240 В.
• Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
• Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
• Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
• Светодиодная индикация и звуковая сигнализация. Информируют о режимах работы и нештатных ситуациях.

Комплектация:

источник бесперебойного питания - 1 шт.
кабель сетевого электропитания - 1 шт.
кабель RS-232 - 1 шт.
кабель USB - 1 шт.
комплект пластиковых основ - 1 шт.
комплект кронштейнов для монтажа в 19 стойку - 1 шт.
комплект крепежа - 1 шт.
карта установки ПО - 1 шт.
руководство по эксплуатации - 1 шт.
