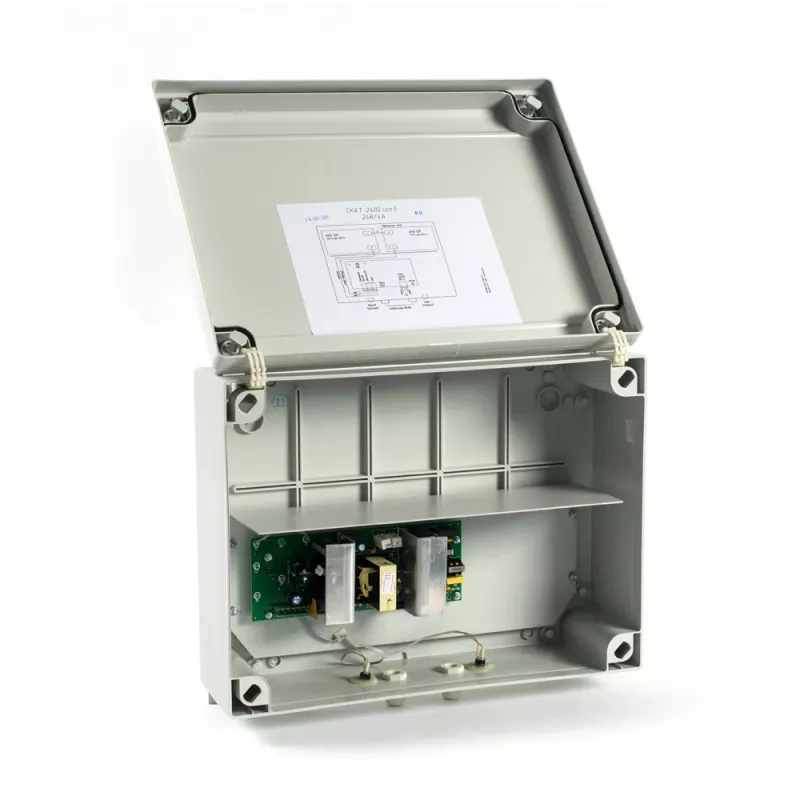

Уличный источник бесперебойного питания СКАТ 2400 исп.5

СКАТ 2400 исп.5, ИБП 24 В, 4 А (без учёта тока на подогрев АКБ), уличное исполнение, класс защиты IP56

ОСОБЕННОСТИ СКАТ-2400 ИСП.5

• питание нагрузки стабилизированным напряжением согласно п.1 таблицы при наличии напряжения в электрической сети (режим «Основной»);
• автоматический переход на резервное питание от АКБ (режим «Резерв») постоянным напряжением согласно п.1 таблицы при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»;
• защита нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в источнике;
• защита от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы;
• возможность совместной работы с термостатом АКБ 12/7 или термостатом АКБ 12/12 для поддержания положительной температуры АКБ при отрицательной температуре окружающей среды;
• защита АКБ от глубокого разряда;
• электронная защита от короткого замыкания клемм АКБ;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путём отключения выхода на 1 минуту;
• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв».

Паспорт

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКАТ-2400 ИСП.5

1	Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В		175 - 245
2	Выходное напряжение постоянного тока (как при наличии, так и при отсутствии напряжения сети), В		20 - 28
3	Ток нагрузки номинальный, А		0 - 3,5
4	Ток заряда АКБ, стабилизированный, А		0,45 - 0,65
5	Максимальный ток нагрузки в режиме «Основной» при заряженной АКБ, кратковременно (5 сек.), А не более		4
	ВНИМАНИЕ! Длительное потребление тока более 3,5 А недопустимо
6	Максимальный ток нагрузки в режиме «Резерв» прия заряженной АКБ, кратковременно (5 сек.), А не более		4
7	Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		40
8	Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		21 - 22
	ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. В РЕЖИМЕ «РЕЗЕРВ» ИСТОЧНИК ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ. Работа источника возобновится только при появлении напряжения питающей сети или при замене разряженной АКБ на заряженную (функция «холодный пуск»)
9	Количество АКБ, шт		2
10	Рекомендуемая ёмкость АКБ, Ач		7 - 12
11	Тип аккумулятора: герметичная свинцово-кислотная гелиевая необслуживаемая, номинальным напряжением 12 В. Рекомендуется применение термостатов.
12	Максимальная мощность, потребляемая от сети переменного тока, ВА, не более		2,2
13	Характеристики релейного выхода	напряжение, В, не более	60
		ток, мА, не более	50
14	Габаритные размеры ШхВхГ, мм, не более	без упаковки	415х330х145
		в упаковке	430х345х150
15	Масса (без АКБ), кг, не более		3,7
16	Степень защиты оболочкой по ГОСТ 14254-2015		IP56
	Рабочие условия эксплуатации: температура окружающей среды от 40 до +50 °С, относительная влажность воздуха не более 90% при температуре +25°С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.)
