Источник бесперебойного питания Штиль STR1103SL

Штиль STR1103SL, Источник бесперебойного питания в стойку

Онлайн ИБП STR1103SL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания техники различных сфер применения суммарной мощностью до 3000 ВА /2700 Вт, например:

• серверных комнат и рабочих станций локальных вычислительных сетей;
• автоматизированных систем управления;
• систем безопасности, сигнализации и видеонаблюдения;
• электрочувствительной бытовой техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103SL отлично функционирует в связке с дизельгенераторными установками.

STR1103SL построен на основе наиболее совершенной технологии организации качественного электропитания (двойного преобразования энергии), благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Установка и подключение

Форм-фактор ИБП - универсальный, что позволяет размещать устройство двумя вариантами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Все крепежные детали включены в комплект поставки устройства.

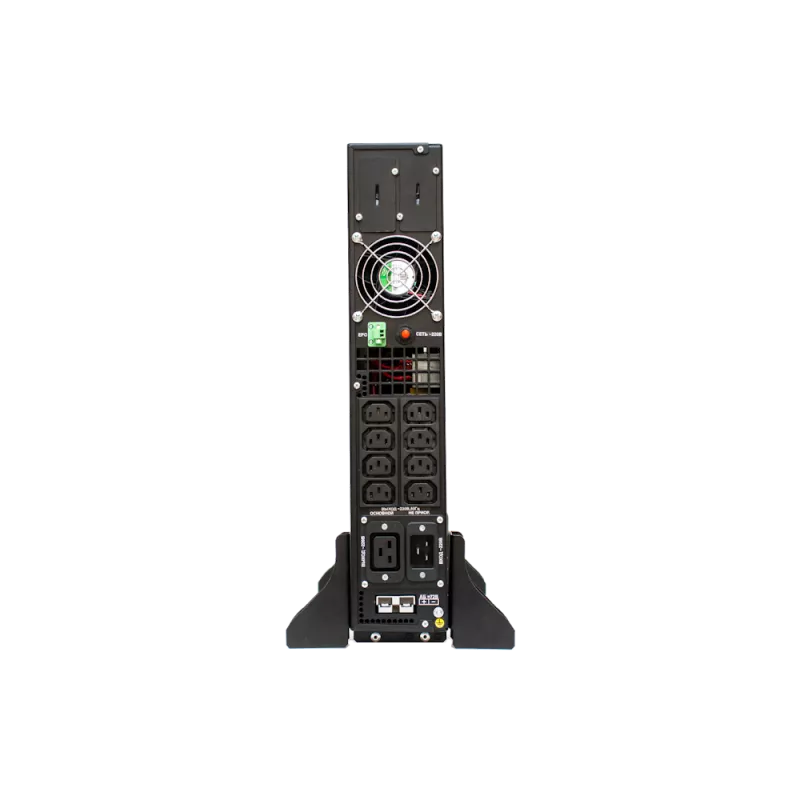

На задней панели ИБП расположены разъемы для подключения нагрузок: восемь «компьютерных» розеток С13 и одна розетка С19. Входная сеть подключается через розетку С20.

Внимание!Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

Автономная работа

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 2 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-72-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 15 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.

В случае выхода из строя встроенных АКБ предусмотрена их «горячая» замена, которая не повлияет на гарантию.

Внимание!Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1103SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

Панель управления

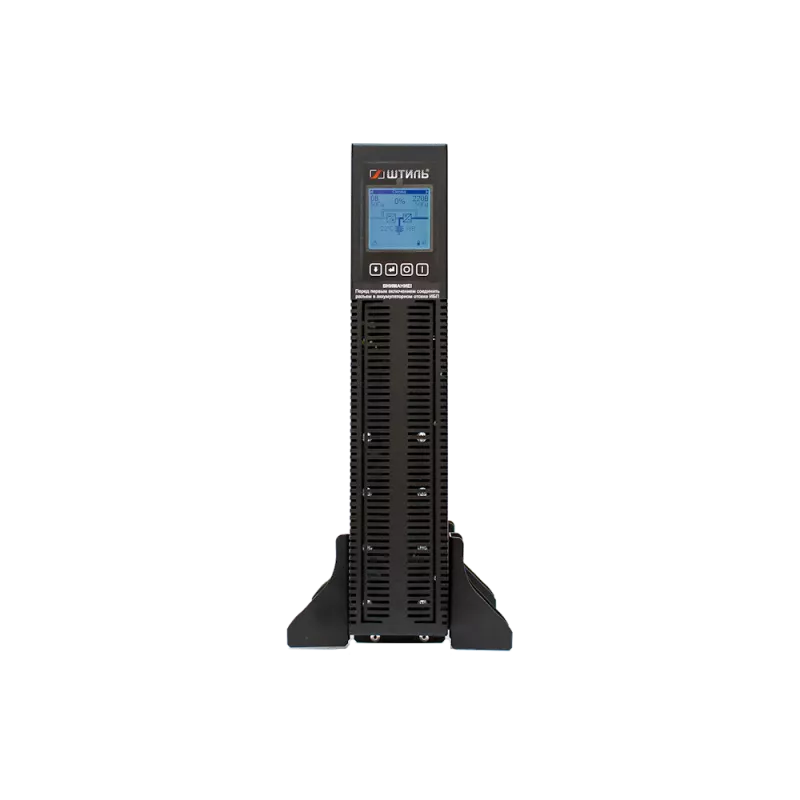

На передней панели устройства располагается современный ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.

Информация на ЖК-дисплее:

• значение входного напряжения и входной частоты;
• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Система охлаждения

Устройство охлаждается с помощью двух малошумных вентиляторов, скорость вращения которых зависит от уровня нагрузки.

Защита

У ИБП STR1103SL применена электронная защита от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины включения электронной защиты устройство перезапускается.

Кроме того, ИБП имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от неполадок в работе (при возникновении неполадок нагрузка обесточивается или через байпас безразрывно переключается на сеть).

Средства мониторинга

STR1103SL имеет возможность организации локального/удаленного мониторинга и управления. Для этого в устройство устанавливаются специальные карты мониторинга. В ассортименте имеются несколько таких карт со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

ИБП с установленной платой контролируется в веб-браузере или через ПО Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.

Руководство по эксплуатации

Общие

Число фаз	1 в 1
Полная мощность, кВА	3
Активная мощность, кВт	2,7
Режимы работы	on-line, автономный, байпас, ECO
Топология	on-line (с двойным преобразованием)
Форм-фактор	напольный/в стойку
Страна производитель	Россия

Входные характеристики

Плавный пуск	да
Потребляемая мощность в режиме холостого хода, Вт	40
Максимальный входной ток, А	18
Входной коэффициент мощности	0,99
Допустимый диапазон входной частоты, Гц	45-65
Номинальная входная частота, Гц	50
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +20)
Предельный диапазон входного напряжения, В	90-295
Рабочий диапазон входного напряжения, В	175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
Номинальное входное напряжение, В	220
Совместимость с генератором	да
Тип входной сети	однофазная трехпроводная (L, N, PE)

Выходные характеристики

Тип выходного напряжения	однофазное
Крест-фактор	3:1
Коэффициент нелинейных искажений выходного напряжения, %	<2,5 при линейной нагрузке, <4 при нелинейной нагрузке
Максимальный выходной ток, А	13
Номинальная выходная частота, Гц	при работе от сети - соответствует частоте сети при работе от АБ - устанавливается пользователем: 50/60
Номинальное выходное напряжение переменного тока, В	220
Форма выходного напряжения	чистая синусоида
Точность стабилизации выходного напряжения, %	+-2
Выходной коэффициент мощности	0,9
Точность стабилизации выходной частоты (при работе от АБ), %	+-0,2
Перегрузочная способность (при работе в режиме on-line или от батарей)	101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас)
Перегрузочная способность (при работе через байпас или в режиме ECO)	200% - в течение 40 с
КПД в режиме on-line, %	95
КПД в автономном режиме, %	86
КПД при работе через байпас или в режиме ECO, %	99
Время переключения в автономный режим из режима on-line, мс	0
Время переключения в автономный режим из режима ECO, мс	7

Аккумуляторные батареи (АБ)

Наличие батарей	встроенные и внешние (опция)
Горячая замена встроенных АБ	да
Время автономной работы (при 80% загрузке ИБП)	4 мин
Срок службы АБ, лет	до 7 (в зависимости от условий эксплуатации)
Функционал управления АБ	определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
Холодный старт	да
Время заряда встроенных АБ, ч	не более 8 (до 90% емкости)
Емкость встроенных АБ, Ач	9
Количество встроенных АБ 12В, шт.	6
Номинальный ток заряда встроенного ЗУ, А	2
Номинальное напряжение АБ, В	72
Тип АБ	герметичные, необслуживаемые, свинцово-кислотные

Защита

Защита от аварии в ИБП	электронная аварийная защита
Защита от «глубокого» разряда батарей	да
Электронный автоматический байпас	да
Перегрузка по выходу	электронная защита c автовосстановлением
Короткое замыкание	электронная защита c автовосстановлением
Перегрев	электронная защита c автовосстановлением
Защита от импульсных перенапряжений	варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание - 50 мкс)
Защита сети от высокочастотных помех	150 кГц - 30 МГц
Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

Панель управления и интерфейсы

Тип индикации	ЖК-дисплей
Поворотный ЖК-дисплей со встроенным гироскопом	отображение рабочего состояния системы и основных входных и выходных параметров
EPO	разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв.
«Сухие» контакты	опция (требуется установка карты мониторинга)
RS-232	опция (требуется установка карты мониторинга)
Звуковой сигнал	автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно)
Функциональные клавиши	смена отображаемых на ЖК-дисплее экранов, настройка ИБП
mini-USB	опция (требуется установка карты мониторинга)
USB	опция (требуется установка карты мониторинга)
Ethernet	опция (требуется установка карты мониторинга)
RS-485	опция (требуется установка карты мониторинга)

Подключение

Первоочередное отключение неприоритетной нагрузки	да
Входная сеть	IEC-320-C20
Нагрузка (выходные разъёмы)	IEC-320-C13 (8 шт.), IEC-320-C19 (1 шт.)
Уровень заряда, при котором происходит отключение неприоритетной нагрузки	устанавливается пользователем (по умолчанию - 20%)

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Тип охлаждения	принудительное (вентиляторное)
Относительная влажность, %	от 0 до 80 (без конденсата)
Рабочая высота, м	до 3000 м над уровнем моря
Степень защиты от пыли и влаги	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Высота установки в стойку, U	2
Габаритные размеры ВхШхГ (без упаковки), мм	88х482х595 (в стойку) 466х207х595 (напольный)
Габаритные размеры ВхШхГ (в упаковке), мм	135х480х700
Масса, кг	31
Цвет корпуса	черный
