Стабилизатор напряжения инверторный Штиль ИнСтаб IS550

Штиль ИнСтаб IS550 (550 ВА / 400 Вт) Стабилизатор напряжения инверторный (с двойным преобразованием)

Однофазный стабилизатор напряжения IS550 инверторного типа мощностью 550 ВА/400 Вт обеспечит надежную защиту от скачков, просадок и колебаний напряжения в электросети следующей нагрузки:

• электроники котлов отопления;
• насосной техники;
• телевизоров, аудио- и видеотехники;
• компьютеров и периферийного оборудования;
• осветительного оборудования;
• другой бытовой и офисной техники с небольшой потребляемой мощностью.

Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC). На модель распространяется двухлетняя гарантия производителя.

Модель IS550 представляет собой стабилизатор нового поколения с улучшенными техническими характеристиками. За счет использования принципа двойного преобразования энергии прибор:

• мгновенно реагирует на отклонения параметров сети (0 мс);
• выполняет бесступенчатую стабилизацию входного напряжения в широком диапазоне (90-310 В) и с максимальной точностью (+- 2%);
• обеспечивает на выходе напряжение с формой идеального синуса.

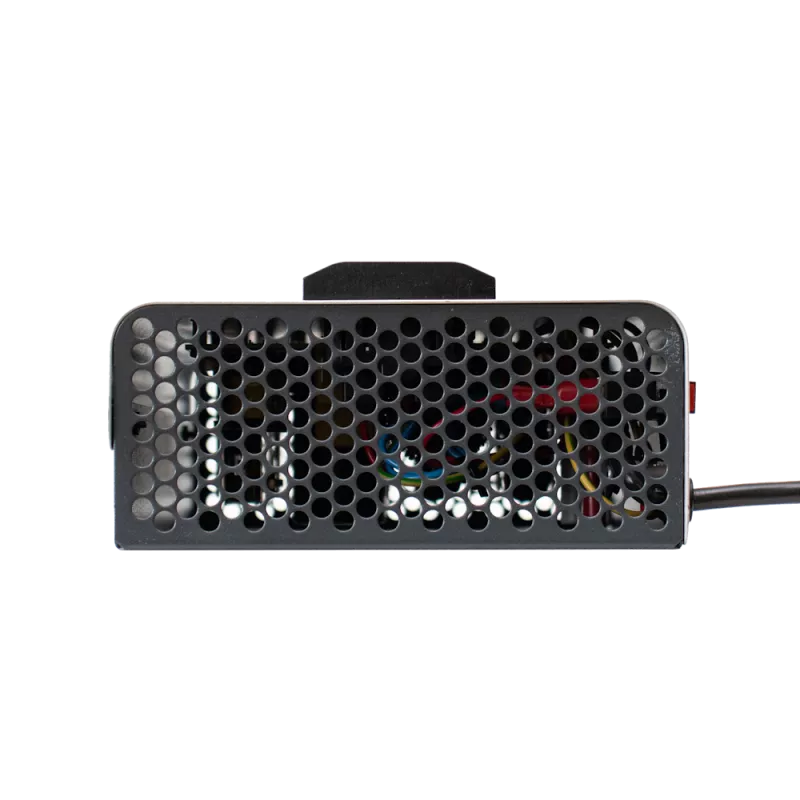

Стабилизатор охлаждается конвекционным (безвентиляторным) способом, за счет чего не издает звуков при работе.

Установка и подключение

Модель IS550 предназначена для настенной установки. Она крепится на стену с помощью специальных выемок на задней стороне корпуса, в которые вставляются прикрученные к стене саморезы, дюбель-гвозди или шурупы с крючком.

Стабилизатор подключается к сети через евровилку. Для подключения нагрузки на корпусе устройства предусмотрена евророзетка. Она расположена на фронтальной стороне прибора, что позволяет разместить нагрузку с любых сторон.

Индикация

Контроль работы устройства осуществляется с помощью четырех светодиодов, которые расположены на передней панели:

• Норма - оповещает о том, что стабилизатор работает в штатном режиме;
• Перегрев/перегрузка - оповещает о перегреве или перегрузке стабилизатора;
• U>310 - В сигнализирует о критически повышенном входном напряжении (более 310 В);
• U<90 В - показывает, что входное напряжение критически низкое (менее 90 В).

Защита

IS550 имеет современную электронную систему защиты с автовосстановлением работы. Защита срабатывает при следующих ситуациях:

• коротком замыкании, перегрузке по выходу и внутреннем перегреве стабилизатора;
• критически пониженном или повышенном входном напряжении (менее 90 В или более 310 В);
• неполадках в работе самого стабилизатора.

Встроенный варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс) выполняет защиту от импульсных перенапряжений.

Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

Руководство по эксплуатации

Общие

Число фаз	1 в 1
Полная мощность, кВА	0,55
Активная мощность, кВт	0,4
Способ установки	настенный
Принцип стабилизации	инверторный (с двойным преобразованием)
Страна производитель	Россия

Входные характеристики

Плавный пуск	да
Потребляемая мощность в режиме холостого хода, Вт	25
Максимальный входной ток, А	2,6
Входной коэффициент мощности	0,99
Допустимый диапазон входной частоты, Гц	43-57
Номинальная входная частота, Гц	50
Верхний порог подключения нагрузки, В	290
Верхний порог отключения нагрузки, В	310
Нижний порог подключения нагрузки, В	110
Нижний порог отключения нагрузки, В	90
Предельный диапазон входного напряжения, В	90-310
Рабочий диапазон входного напряжения, В	165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60%
Номинальное входное напряжение, В	220/230
Совместимость с генератором	да
Тип входной сети	однофазная трехпроводная (L, N, PE)

Выходные характеристики

Тип выходного напряжения	однофазное
Быстродействие, мс	0
КПД, %	до 97
Перегрузочная способность	<105% - непрерывная работа, 105-150% - не менее 5 с
Крест-фактор	3:1
Коэффициент нелинейных искажений выходного напряжения, %	<1,5% при линейной нагрузке, <3% при нелинейной нагрузке
Максимальный выходной ток, А	2,5
Время автономной работы при отключении питания	не более 200 мс
Номинальная выходная частота, Гц	50 (отклонение частоты выходного напряжения определяется частотой сети)
Точность стабилизации, %	+-2
Диапазон настройки выходного напряжения, В	нет
Номинальное выходное напряжение переменного тока, В	230
Форма выходного напряжения	чистая синусоида

Защита

Электронный автоматический байпас	нет
Перегрузка по выходу	электронная защита c автовосстановлением
Короткое замыкание	электронная защита c автовосстановлением
Перегрев	электронная защита c автовосстановлением
Защита от импульсных перенапряжений	варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), срабатывание - 50 мкс)
Защита сети от высокочастотных помех	150 кГц - 30 МГц
Защита от аварии сети	электронная защита c автовосстановлением
Защита от аварии стабилизатора	электронная аварийная защита
Защита нагрузки от сетевых помех (между фазой и нейтралью)	до 2,5 кГц

Панель управления и интерфейсы

Тип индикации	Светодиодная индикация
Светодиодная индикация	Норма, Перегрузка/Перегрев, U>310 В310 В="">, U<90 В310>

Подключение

Подключение к сети	розетка
Входная сеть	сетевой шнур с трёхполюсной вилкой
Нагрузка (выходные разъёмы)	F-type EURO розетка с заземлением (1 шт.)
Длина сетевого шнура, м	1,3

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Тип охлаждения	конвекционное (безвентиляторное)
Относительная влажность, %	от 0 до 80 (без конденсата)
Рабочая высота, м	до 3000 м над уровнем моря
Степень защиты от пыли и влаги	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (без упаковки), мм	245х155х82
Габаритные размеры ВхШхГ (в упаковке), мм	260х200х100
Масса, кг	2
Цвет корпуса	серый
