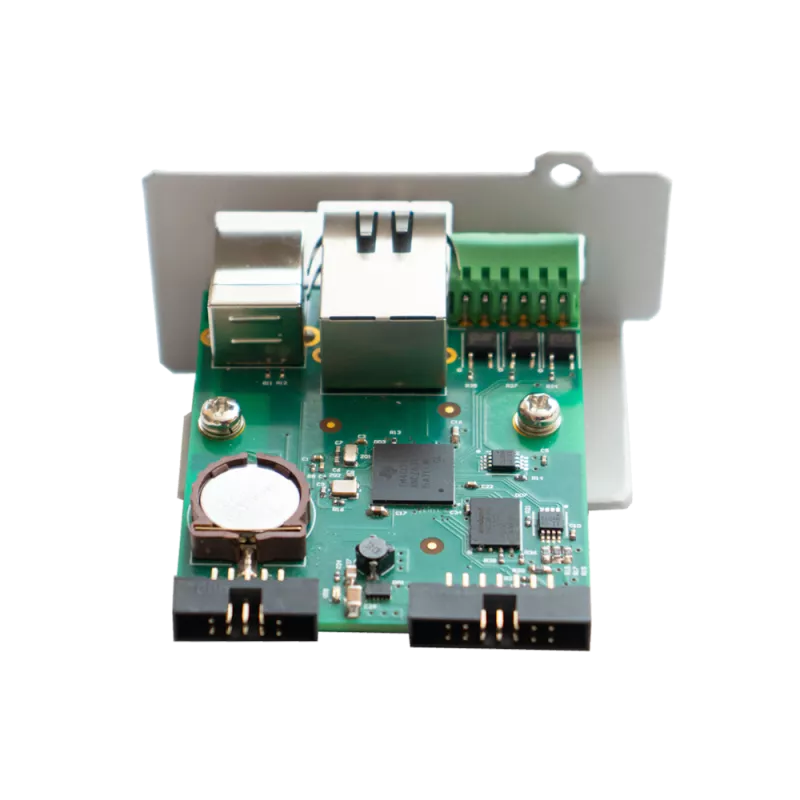

Плата расширения интерфейсов «Штиль» IC-SNMP/WEB предназначена для локального или удаленного мониторинга, настройки и тестирования оборудования «Штиль»:
- однофазных и трехфазных инверторных стабилизаторов напряжения серии «ИнСтаб» универсального (напольного/стоечного) исполнения мощностью 1 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 0,25 - 10 кВА.
На фронтальной панели платы расширения расположены разъемы:
- USB - соединение с ПК;
- Ethernet (TCP/IP-адаптер) - соединение с ПК или сетевым коммутатором;
- «сигнализация» («сухие» контакты) - формирование сигналов об аварии сети, переходе в режим байпас и глубоком разряде батарей;
- RS-485 - мониторинг внешних устройств по проприетарному протоколу.
Под линейкой наружных разъемов находятся элементы индикации и управления:
- зеленый светодиод «Питание» - показывает режим работы/состояние ИБП/стабилизатора;
- синий светодиод «Связь» - индуцирует статус интерфейса между контроллером ИБП/стабилизатора и платой расширения;
- кнопка «Сброс» - выполняет перезагрузку ПО, а также сброс настроек к заводским параметрам.
Мониторинг и управление через модуль IC-SNMP/WEB можно выполнять двумя способами:
- при помощи специализированного ПО <
>; - через WEB-интерфейс, используя браузер.
При любом варианте подключения можно получать информацию о состоянии ИБП/стабилизатора и его параметрах, изменять настройки, просматривать журнал событий. Благодаря поддержке протокола SNMP, возможна настройка отправки извещений о важных событиях на четыре IP-адреса, выбранных пользователем.
Общие
|
Уведомления |
trap-сообщения, e-mail |
|
Поддерживаемые протоколы |
Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль |
|
Поддерживаемые интерфейсы |
Ethernet, USB, RS-485, < |
|
Память |
1 Mbit Flash memory (встроенная), 16 Mbit Flash memory (внешняя), 256 Kbyte SDRAM |
|
Процессор |
ARM Cortex-M4F 120Mhz 32bit |
|
Совместимость |
инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП |
|
Тип аксессуара |
карты мониторинга |
|
Число фаз совместимого ИБП |
1 в 1 |
|
Страна производитель |
Россия |
Ethernet (TCP/IP-адаптер)
|
Поддерживаемые протоколы Ethernet-адаптера |
Web/ SNMP/ NTP/ Modbus TCP/ SMTP/ Штиль |
|
Тип выходного разъёма Ethernet-адаптера |
RJ-45 |
USB
|
Поддерживаемые протоколы интерфейса USB |
Штиль |
|
Тип выходного разъёма интерфейса USB |
USB-B |
Сигнализация («сухие» контакты)
|
Максимальное сопротивление относительно общего, Ом |
35 |
|
Максимальный ток нагрузки, не более, мА |
+-20 |
|
Допустимое напряжение, не более, В |
+-26 |
|
Назначение выходных «сухих» контактов |
определяется при конфигурации (возможные варианты: неисправность, общая авария, авария в электросети, активирован байпас) |
|
Тип выходного разъёма |
разъемный клеммник, сечение провода 0,5-1 мм.кв., (15EDGRC-2.5-06) |
|
Тип и количество |
3 выходных |
RS-485
|
Допустимое напряжение A и B контактов, в пределах, В |
от -13 до +16,5 |
Надежность и эксплуатационные характеристики
|
Установка |
во внутренний слот стабилизатора или ИБП |
|
Диапазон рабочей температуры, °С |
5-40 |
|
Относительная влажность, % |
не более 95 |
|
Степень защиты от пыли и влаги |
IP20 |
|
Гарантийный срок, мес |
24 |
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм |
40х68х65 |
|
Габаритные размеры ВхШхГ (в упаковке), мм |
220х155х50 |
|
Масса, кг |
0,1 |
* Информация на сайте не является публичной офертой
| Бренд: | ШТИЛЬ |
| Тип устройства: | Карта мониторинга |
| Вес: | 0,1 кг |
| Размер: | 40 x 68 x 65 мм |
