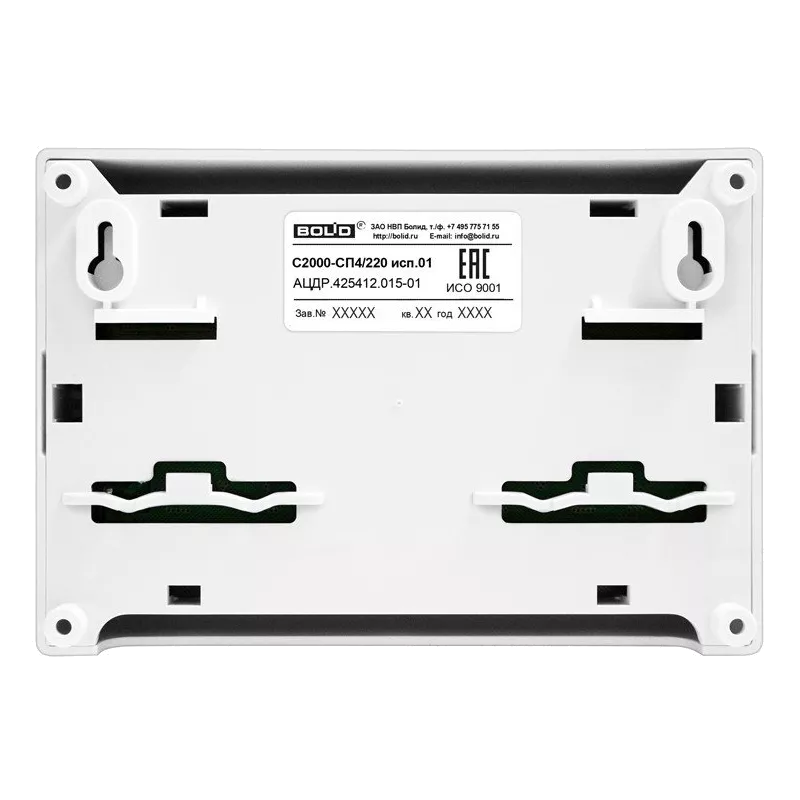

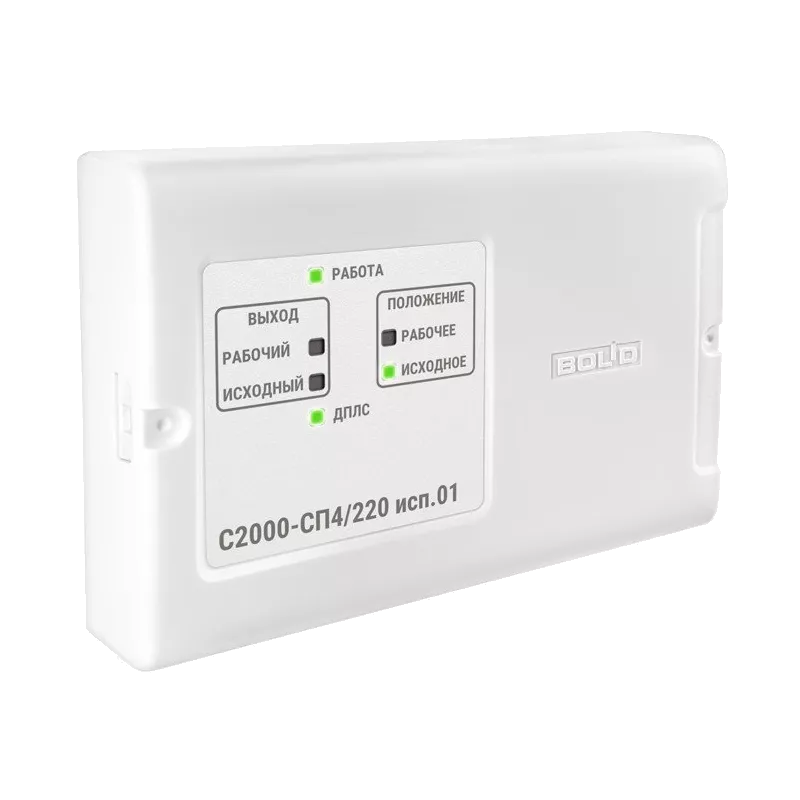

Блок сигнально-пусковой адресный С2000-СП4/220 исп.01

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером С2000-КДЛ (версии 2.01 и выше) или С2000-КДЛ-2И (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

• 2 реле с контролем цепей нагрузки
• 2 цепи контроля концевых выключателей клапана
• Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
• 5 варианта исполнения блока:
  • «С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
  • «С2000-СП4/24 исп.01» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
  • «С2000-СП4/220» для рабочего напряжения приводов 220 В переменного тока
  • «С2000-СП4/220 исп.01» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
  • «С2000-СП4/220 исп.02» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС, для управления приводами малой мощности
• Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
• Контроль исправности подключаемых цепей
• Электропитание электронной части блока по ДПЛС
• Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
• Гальваническая развязка силовых выходов от ДПЛС
• Подключение кнопки тестирования (опционально)
• Установка в помещениях с температурой от минус 30 до +55 °С

Руководство по эксплуатации

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Количество выходов		2
Контроль цепей нагрузки	«С2000-СП4/24» «С2000-СП4/24 исп.01» «С2000-СП4/220» «С2000-СП4/220 исп.01»	короткое замыкание, обрыв
	«С2000-СП4/220 исп.02»	обрыв
Электропитание силовой части блока	«С2000-СП4/24» «С2000-СП4/24 исп.01»	от 10,2 В до 28,4 В
	«С2000-СП4/220» «С2000-СП4/220 исп.01» «С2000-СП4/220 исп.02»	230 В ±10% переменного тока
Максимальный коммутируемый ток одного реле	«С2000-СП4/24» «С2000-СП4/24 исп.01»	3 А
	«С2000-СП4/220» «С2000-СП4/220 исп.01»	3 А
	«С2000-СП4/220 исп.02»	0,5 А
Коммутируемое напряжение (от источника питания блока)	«С2000-СП4/24» «С2000-СП4/24 исп.01»	от 10,2 В до 28,4 В
	«С2000-СП4/220» «С2000-СП4/220 исп.01» «С2000-СП4/220 исп.02»	230 В ±10% переменного тока
Максимальный ток контроля исправности цепей		1,5 мА
Количество контролируемых зон		3 для подключения концевых выключателей состояния привода и кнопки функционального теста
Потребляемый ток от линии ДПЛС		не более 1,5 мА
Потребляемый ток от линии ДПЛС		да
Рабочий диапазон температур		от минус 30 до +55°C
Относительная влажность		до 93% при +40°C
Степень защиты корпуса		IР40
Габаритные размеры	«С2000-СП4/24» «С2000-СП4/24 исп.01» «С2000-СП4/220» «С2000-СП4/220 исп.01»	156х107х39 мм
	«С2000-СП4/220 исп.02»	102x107x39 мм
Средний срок службы		10 лет
Программирование		программа UProg.exe
Тип монтажа		настенный навесной или на DIN-рейку
