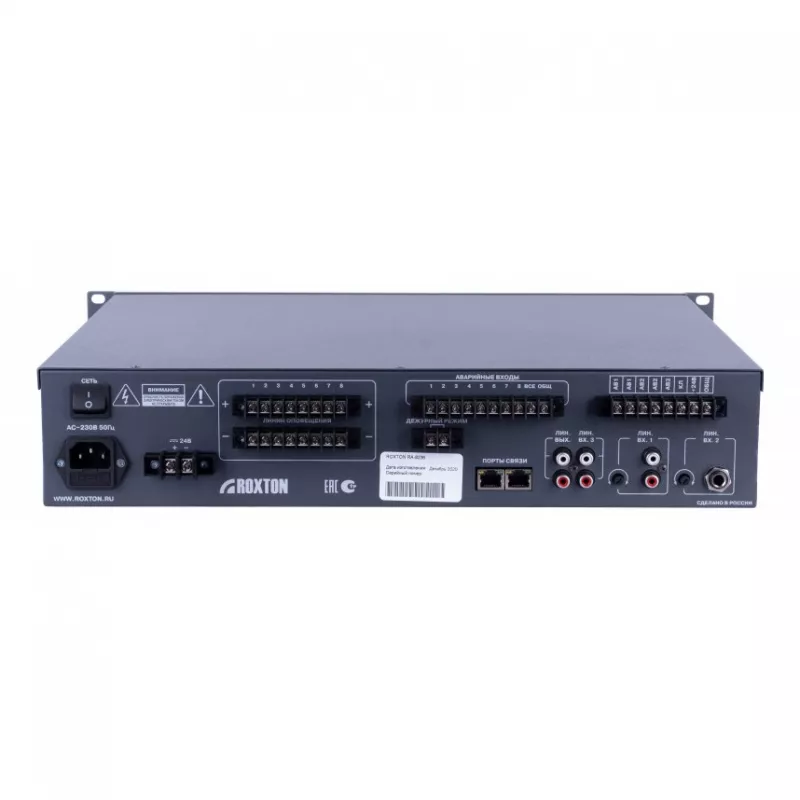

ROXTON RA-8236 Комбинированная система
Руководство по эксплуатации
Комбинированная система ROXTON RA-8236 представляет собой цифро-аналоговый моноблок для построения законченных полнофункциональных систем оповещения, управления эвакуацией и трансляции звука. Система включает в себя блок автоматического контроля до 8-ми линий громкоговорителей, трансляционный усилитель мощностью 360 Вт с 3-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Для резервирования электропитания моноблок оборудован резервным вводом с напряжением 24 В постоянного тока со встроенным зарядным устройством.
Система работает как самостоятельное устройство (локальный режим), так и в составе системы ROXTON 8000. При использовании моноблока ROXTON RA-8236 в локальном режиме возможно построение централизованной 12-ти приоритетной дистанционно управляемой системы оповещения и управления эвакуацией (СОУЭ) 3-го типа.
В составе системы ROXTON 8000 допустимо использование до 64 терминалов RA-8236. В зависимости от конечной конфигурации и количества терминалов, возможно построение трехканальной 16-ти приоритетной, 512-ти зонной системы оповещения с дистанционным контролем и управлением. Терминалы управляются и контролируются от периферийных устройств ROXTON RM-8064 или ROXTON PS-8208 по трем звуковым каналам и протоколу RS-485.
Технические характеристики
| Выходная мощность | 360 Вт |
| Блок контроля линий | Да (8 линий) |
| Селектор зон | Да (8 зон) |
| Регулировки | Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительные функции | Монтаж в стойку |
| Выходной сигнал | |
| Аудиовходы | - линейные 2xRCA, 2xTS 6.25 мм
- микрофонные 1xTS 6.35 мм
|
| Микрофонная консоль | ROXTON RM-8064 |
| Габаритные размеры ШхВхГ (высота в Unit) | 482 x 88 x 360 мм (2U) |
| Вес | 17 кг |
Общие характеристики
| Тип устройства | Комбинированная система оповещения |
| Класс усилителя | AB |
| Количество зон оповещения | 8 |
| Воспроизводимый диапазон частот | 80 Гц 18 кГц |
| Номинальная выходная мощность | 360 Вт |
| Количество каналов усиления | 1 |
| Отношение сигнал шум (SNR) | 105 дБ |
Характеристики блока контроля линий
| Количество контролируемых линий | 8 |
| Напряжение контролируемой линии | 100 В |
| Величина отклонения для регистрации неисправности | 25% |
| Параметры реле | 100 250 В / 5 А |
| Контролируемый импеданс линии | - максимальный 1600 Ом
- минимальный 10 Ом
|
| Интервал проверок | от 1 мин. до 24 ч. |
Функционирование в составе системы
| Максимальное количество RA-8236 в системе | 64 |
| Интерфейс связи устройств | RS-485 |
| Параметры интерфейса | - бит данных 8
- стоповый бит 1
- чётность нет
|
| Максимальное количество управляющих систем | |
| Скорость обмена данными | 20000 бод/c |
| Число звуковых каналов | 3 |
Аудиовыходы
| Высоковольтные | - 100 В 8-ми контактная клеммная колодка (пара)
|
Аудиовходы
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC) | 5 мВ / 470 Ом |
| Линейный (OUT) | 0.75 В |
| Линейные (AUX, EM1, EM2) | 0.75 В / 10 кОм |
Питание
| Тип блока питания | Трансформаторный |
| Напряжение питания | - основное AC ~230 В, 50 Гц
- резервное DC 24 В
|
| Тип исполнения блока питания | Внутренний |
| Потребляемая мощность (основное питание) | - холостой режим 14 Вт
- дежурный режим 7 Вт
|
Конструкция
| Цвет | Серый |
| Возможность монтажа в стойку | Да |
| Материал корпуса | Сталь |
| Система охлаждения | Конвекционное охлаждение |
| Высота в юнитах | 2U |
| Габариты | - ширина 482 мм
- высота 88 мм
- глубина 360 мм
|
| Вес | 17 кг |
