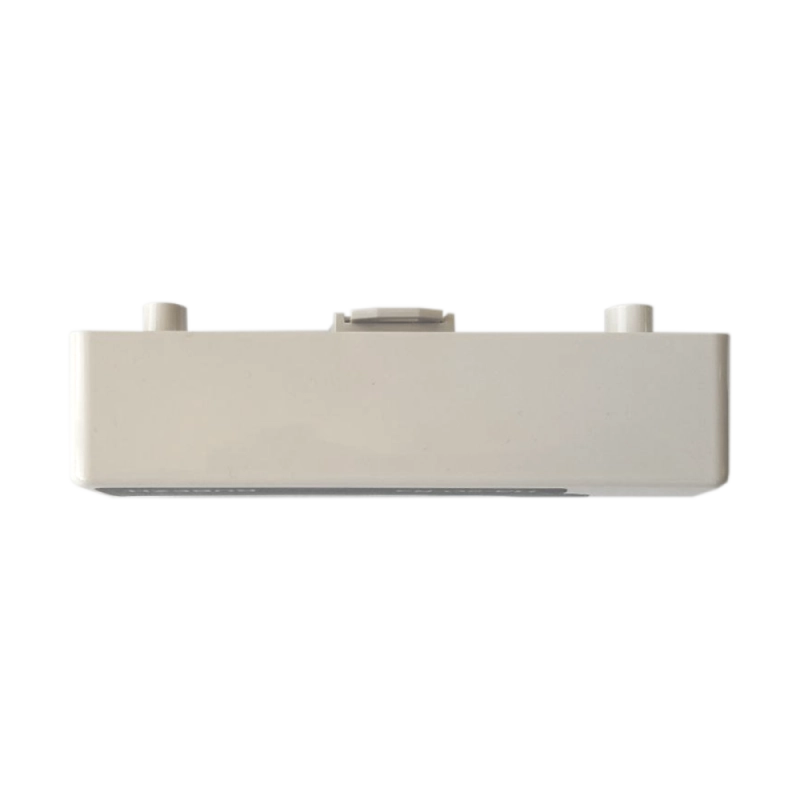

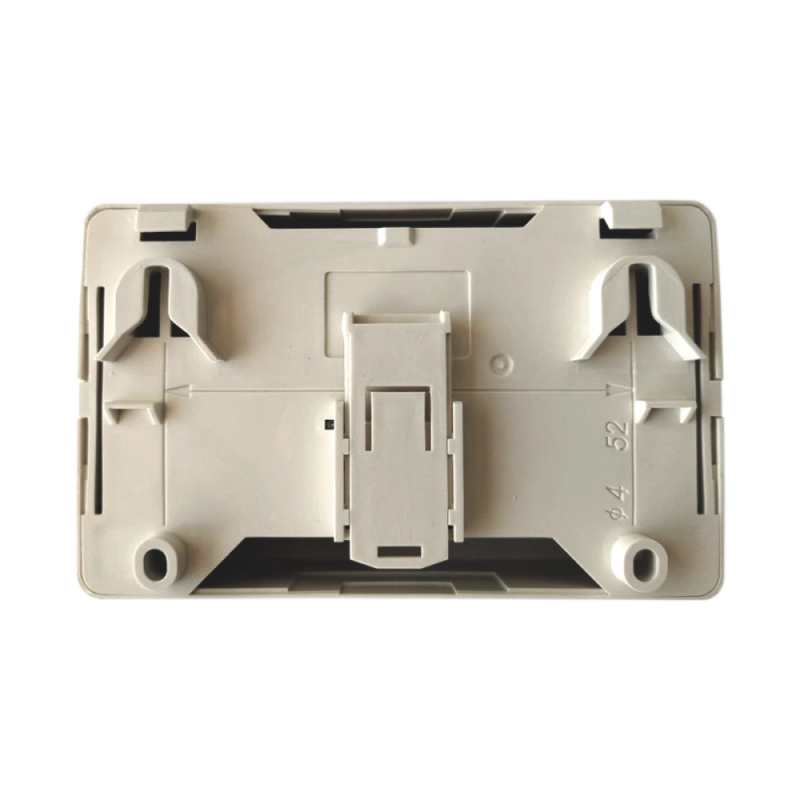

Изолятор шлейфа ИЗ-2О-R3

Изолятор шлейфа «ИЗ-2О-R3» предназначен для использования в адресных линиях связи RS-R3 приемно-контрольных приборов с интерфейсом R3-Link - «R3-Рубеж-2ОП».

Изолятор «ИЗ-2О-R3» выполняет функцию изолирования части адресной линии связи при обнаружении в ней признаков короткого замыкания. При устранении короткого замыкания изолятор шлейфа автоматически восстанавливает работоспособность адресной линии связи.

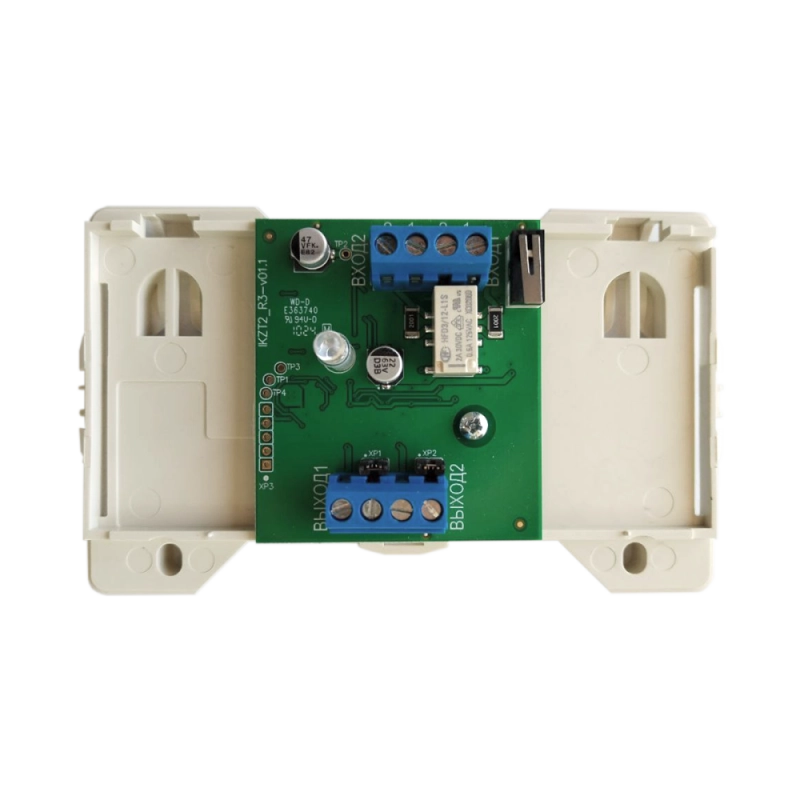

Изолятор «ИЗ-2О-R3» имеет клеммы для подключения двух ответвлений от основной адресной линии связи.

Изолятор обеспечивает защиту в случае КЗ как на основной АЛС, так и на любом из двух ответвлений. Ток нагрузки на каждом ответвлении не должен превышать более 10 мА.

В адресной линии связи занимает 1 адрес, передает информацию о своем состоянии на приемно-контрольный прибор.

Максимальное количество изоляторов шлейфа, устанавливаемых в каждую АЛС, рассчитывается исходя из количества адресных устройств в АЛС и их суммарного токопотребления.

Руководство по эксплуатации

Параметр	Значение
Питание	от АЛС
Ток потребления от АЛС, мА, не более	0.6
Ток потребления от АЛС при срабатывании изолятора, мА, не более	0.9
Ток нагрузки ответвления, мА, не более	10
Степень защиты оболочки	IP30
Масса, г, не более	200
Ширина, мм, не более	125
Высота, мм, не более	84
Глубина, мм, не более	37
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -25 до +55
