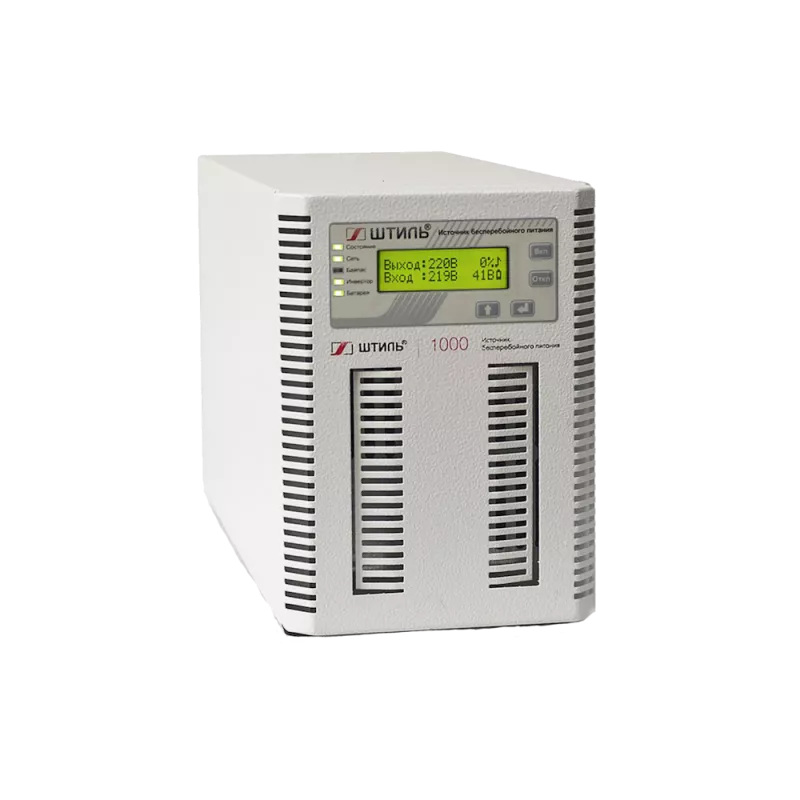

Онлайн ИБП ST1101SL обеспечивает бесперебойную работу и защиту от нестабильного напряжения однофазной техники мощностью до 1000 ВА /900 Вт, применяемой в офисах, частных домах или квартирах, например:
- отопительного и нагревательного оборудования;
- компьютеров и серверов;
- сетевого оборудования;
- торговых терминалов и банкоматов;
- систем безопасности и видеонаблюдения;
- бытовых электроприборов.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101SL отлично функционирует в связке с дизельгенераторными установками.
ST1101SL - ИБП онлайн топологии с технологией двойного преобразования напряжения, благодаря которому устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (+-2%).
Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.
Установка и подключение
ИБП ST1101SL имеет напольное исполнение. Устройство устанавливается на любую ровную горизонтальную поверхность на резиновые ножки.

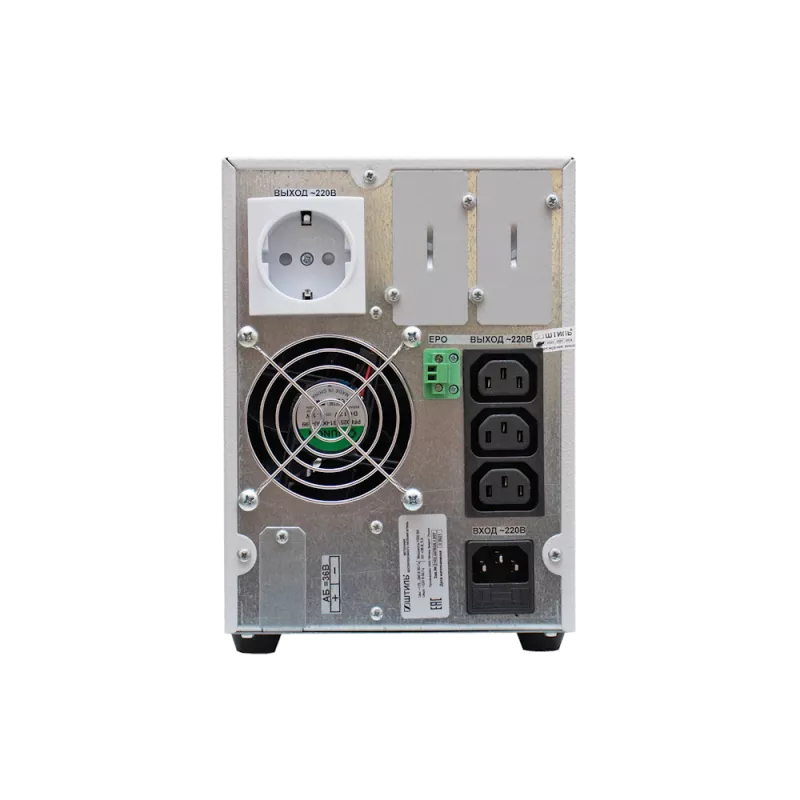

Для питания нагрузки на задней панели ИБП предусмотрена евророзетка и три <<компьютерных>> разъема. Для подключения входного переменного напряжения используется разъем С14.
Автономная работа
ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешние батарейные модули BMT-36-09 и BMT-36-18 ёмкостью 9 и 18 Ач, за счет которых время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ST1101SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от <<глубокого>> разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Защита
ST1101SL имеет современную электронную защиту от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.
Кроме того, модель ST1101SL оснащена защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка либо обесточивается, либо через байпас безразрывно переключается на сеть).
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- <<Состояние>> - оповещает о режиме работы устройства;
- <<Сеть>> - оповещает о состоянии сети;
- <<Байпас>> - оповещает о переходе на байпас/ЭКО-режим;
- <<Инвертор>> - оповещает о работе инвертора;
- <<Батарея>> - показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск тестов осуществляется через меню <<Система>>, п. <<Команда ИБП>>.
Средства мониторинга
ST1101SL поддерживает функционал локального/удаленного мониторинга работы. Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- <<сухие>> контакты.
Работа ИБП с установленной платой расширения интерфейсов удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
Общие
|
Число фаз |
1 в 1 |
|
Полная мощность, кВА |
1 |
|
Активная мощность, кВт |
0,9 |
|
Режимы работы |
on-line, автономный, байпас, ECO |
|
Топология |
on-line (с двойным преобразованием) |
|
Форм-фактор |
напольный |
|
Страна производитель |
Россия |
Входные характеристики
|
Плавный пуск |
да |
|
Потребляемая мощность в режиме холостого хода, Вт |
25 |
|
Максимальный входной ток, А |
6 |
|
Входной коэффициент мощности |
0,99 |
|
Допустимый диапазон входной частоты, Гц |
45-65 |
|
Номинальная входная частота, Гц |
50 |
|
Допустимое отклонение нижней границы входного напряжения |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
|
Допустимое отклонение верхней границы входного напряжения |
+5, +10, +15, +20, +25 (значение по умолчанию: +20) |
|
Предельный диапазон входного напряжения, В |
90-295 |
|
Рабочий диапазон входного напряжения, В |
175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
|
Номинальное входное напряжение, В |
220 |
|
Совместимость с генератором |
да |
|
Тип входной сети |
однофазная трехпроводная (L, N, PE) |
Выходные характеристики
|
Тип выходного напряжения |
однофазное |
|
Крест-фактор |
3:1 |
|
Коэффициент нелинейных искажений выходного напряжения, % |
<2,5 при линейной нагрузке, <4 при нелинейной нагрузке |
|
Максимальный выходной ток, А |
4,5 |
|
Номинальная выходная частота, Гц |
при работе от сети - соответствует частоте сети |
|
Номинальное выходное напряжение переменного тока, В |
220 |
|
Форма выходного напряжения |
чистая синусоида |
|
Точность стабилизации выходного напряжения, % |
+-2 |
|
Выходной коэффициент мощности |
0,9 |
|
Точность стабилизации выходной частоты (при работе от АБ), % |
+-0,2 |
|
Перегрузочная способность (при работе в режиме on-line или от батарей) |
101-105% - без ограничения по времени, 105-130% - в течение 60 с, 130-150% - в течение 1 с, более 150% - в течение 0,2 с (с последующим переключением на байпас) |
|
Перегрузочная способность (при работе через байпас или в режиме ECO) |
200% - в течение 40 с |
|
КПД в режиме on-line, % |
95 |
|
КПД в автономном режиме, % |
86 |
|
КПД при работе через байпас или в режиме ECO, % |
99 |
|
Время переключения в автономный режим из режима on-line, мс |
0 |
|
Время переключения в автономный режим из режима ECO, мс |
7 |
Аккумуляторные батареи (АБ)
|
Наличие батарей |
встроенные и внешние (опция) |
|
Горячая замена встроенных АБ |
нет |
|
Время автономной работы (при 80% загрузке ИБП) |
8 мин |
|
Срок службы АБ, лет |
до 8 |
|
Функционал управления АБ |
определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
|
Холодный старт |
да |
|
Время автономной работы при 100% (50%) загрузке ИБП, мин |
5 (15) |
|
Время заряда встроенных АБ, ч |
не более 8 (до 90% емкости) |
|
Емкость встроенных АБ, Ач |
9 |
|
Количество встроенных АБ 12В, шт. |
3 |
|
Номинальный ток заряда встроенного ЗУ, А |
1 |
|
Номинальное напряжение АБ, В |
36 |
|
Тип АБ |
герметизированные, выполненные по технологии AGM |
Защита
|
Защита от аварии в ИБП |
электронная аварийная защита |
|
Защита от <<глубокого>> разряда батарей |
да |
|
Электронный автоматический байпас |
да |
|
Перегрузка по выходу |
электронная защита с автовосстановлением |
|
Короткое замыкание |
электронная защита с автовосстановлением |
|
Перегрев |
электронная защита с автовосстановлением |
|
Защита от импульсных перенапряжений |
варистор (2 кВ (<<корпус-провод>>), 1 кВ (<<провод-провод>>), |
|
Защита сети от высокочастотных помех |
150 кГц - 30 МГц |
|
Защита нагрузки от сетевых помех (между фазой и нейтралью) |
до 2,5 кГц |
Панель управления и интерфейсы
|
Тип индикации |
ЖК-дисплей и светодиодная индикация |
|
EPO |
двухконтактный зажим (<<клеммник>>) винтовой, сечение провода: 0,08-1,2 мм.кв. |
|
<<Сухие>> контакты |
опция (требуется установка карты мониторинга) |
|
RS-232 |
опция (требуется установка карты мониторинга) |
|
Звуковой сигнал |
автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
|
Функциональные клавиши |
управление отображаемым на ЖК-дисплее меню, настройка ИБП |
|
ЖК-дисплей |
отображение рабочего состояния системы и основных входных и выходных параметров |
|
Светодиодная индикация |
состояние, сеть, байпас, инвертор, батареи |
|
mini-USB |
опция (требуется установка карты мониторинга) |
|
USB |
опция (требуется установка карты мониторинга) |
|
Ethernet |
опция (требуется установка карты мониторинга) |
|
RS-485 |
опция (требуется установка карты мониторинга) |
Подключение
|
Входная сеть |
IEC-320-C14 |
|
Нагрузка (выходные разъёмы) |
IEC-320-C13 (3 шт.), EURO F-type с заземлением (1 шт.) |
Надежность и эксплуатационные характеристики
|
Установка |
в помещении |
|
Диапазон рабочей температуры, °С |
от +5 до +40 |
|
Диапазон температуры хранения, °С |
от -40 до +40 |
|
Тип охлаждения |
принудительное (вентиляторное) |
|
Относительная влажность, % |
от 0 до 80 (без конденсата) |
|
Рабочая высота, м |
до 3000 м над уровнем моря |
|
Степень защиты от пыли и влаги |
IP20 |
|
Срок службы, лет |
не менее 10 |
|
Гарантийный срок, мес |
24 |
Механические характеристики
|
Габаритные размеры ВхШхГ (без упаковки), мм |
220х155х355 |
|
Габаритные размеры ВхШхГ (в упаковке), мм |
455х210х270 |
|
Масса, кг |
16 |
|
Цвет корпуса |
серый |
