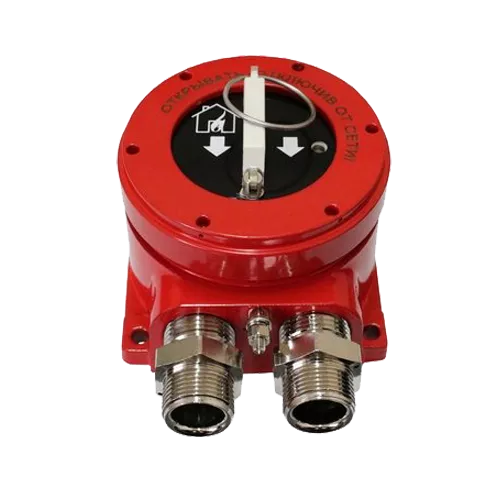

Предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.
Извещатель выполняет следующие функции:
- передачу сигнала «Пожар» в приемно-контрольный прибор при нажатии кнопки / выдергивании чеки на извещателе;
- индикацию режима работы извещателя;
- тестирование работоспособности с помощью магнита.
Извещатели «ЕхИП535-1В-R3» выпускаются в двух вариантах класса А и класса В.
Включение извещателей класса А в режим передачи тревожного извещения проводится путем удаления (выдергивания) чеки или вытягивании рычага с усилием не менее 25 Н.
Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.
Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.02014 1Ех db IIС Т6 Gb.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
В системе каждый извещатель занимает один адрес.
Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.
| Параметр | Значение |
|---|---|
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.2 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb |
| Степень защиты оболочки | IP67 |
| Масса, кг, не более | 3 |
| Ширина, мм, не более | 115 |
| Высота, мм, не более | 160 |
| Глубина, мм, не более | 123 |
| Гарантийный срок эксплуатации, мес, не более | 36 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -60 до +70°С |
Извещатель ЕхИП535-1В, в зависимости от исполнения, может иметь следующие обозначения:
1 Обозначение типа извещателя: ЕхИП535-1В извещатель пожарный ручной взрывозащищенный.
2 Протокол: R3.
3 Материал корпуса:
- -Н 12Х18Н10Т;
- -А алюминиевый сплав.
4 Тип штуцера кабельного ввода:
- -Т (или Т- G3/4) для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;
- -Т-G1/2 для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;
- -К для открытой прокладки кабеля;
- -Б под бронированный кабель;
- -БСЗ под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней от 8 до 14 мм или от 14 до 18 мм;
- -МG1/2 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;
- -МG3/4 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);
- -М20 под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;
- -М25 под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;
- -З-М20 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;
- -З-М25 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;
- -З-М27 резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2.
Примечание: при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.
5 Диаметр подключаемых кабелей:
- без обозначения - от 8 до 14 мм;
- 18 для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).
6 Количество действий необходимое для активации извещателя: Класс B-.
7 Гарантийный срок: по умолчанию 3 года, 5 - 5 лет.
* Информация на сайте не является публичной офертой
| Бренд: | RUBEZH |
| Тип датчика: | ручной |
| Питание: | По шлейфу |
| Рабочая температура: | от -60 до 65 С |
| Канал передачи данных: | Адресный |
