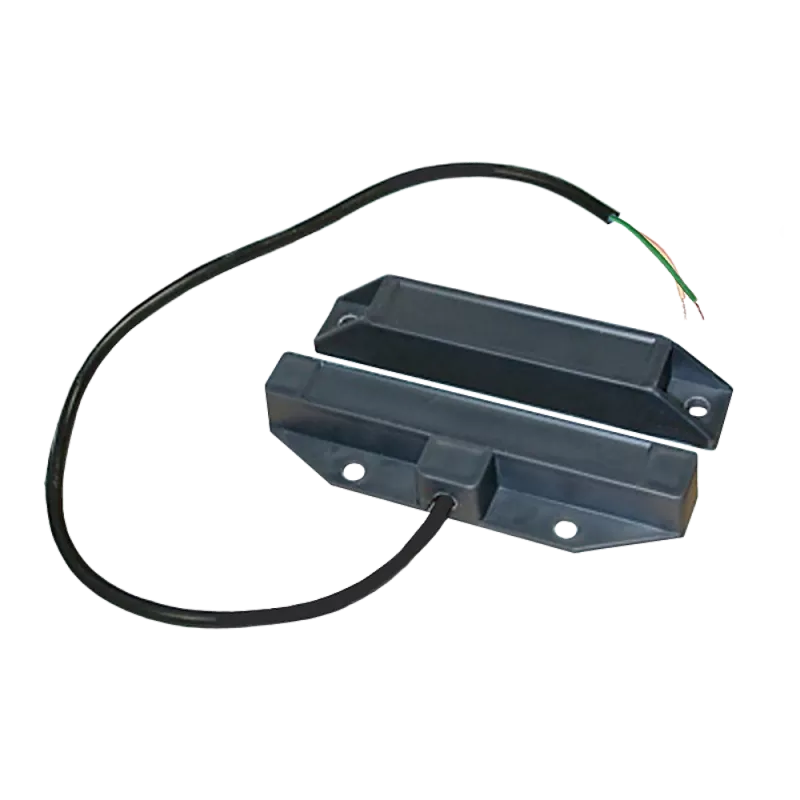

Датчики положения магнитогерконовые ДПМ-1, ДПМ-1-100 предназначены для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных (сталь, чугун, оцинкованное железо и т.д.) и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Могут эксплуатироваться в диапазоне температур от -50 до +50 °С.
Блок геркона может изготавливаться с контактами NAMUR, обеспечивающими логическое распознавание типичных неисправностей линии: обрыва и короткого замыкания (КЗ) в соответствии со стандартом IEC60947-5-6. (Допускаются любые номиналы по значению и мощности в соответствии с требованиями заказчика).
В 70-80% случаев поверхности охраняемых конструкций не позволяют правильно совместить блок магнита и блок датчика извещателя между собой, что может привести к нестабильной работе извещателя. В такой ситуации восстановить соосность магнита и датчика позволяет кронштейн. Кронштейн изменяет положение одного из блоков на 90 град, выполнен из магнито-нейтральной нержавеющей стали и имеет регулировочные отверстия. Для гарантированно стабильной работы извещателя и исключения его ложных срабатываний производитель рекомендует приобретать кронштейны в комплекте с извещателем.
По запросу потребителя выводы датчика могут выпускаться с наконечниками. Вид наконечника - штыревой, вилочный, штифтовой, втулочный, кольцевой и т.д - определяется при заказе.
Основные параметры и характеристики
| Конструктивное исполнение | 2-х блочный |
| Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 70 мм (ДПМ-1) | |
| Контакты датчика гарантированно замыкаются при расстоянии между датчиком и магнитом 80 мм и удерживаются замкнутыми на расстоянии до 100 мм, и гарантированно разомкнуты на расстоянии 140 мм (ДПМ-1-100) | |
| Масса (не более), кг | блока геркона - 0.24 блока магнитов - 0.21 |
| Длина вывода датчика | 850 мм без разделки |
| Степень защиты оболочки по ГОСТ 14254 | IP68 |
| Коммутируемая мощность | не более 30 Вт |
| Коммутируемое напряжение | 0.02 - 250 В |
| Диапазон коммутируемых токов | 0.001 - 1 А |
| Время срабатывания | не более 2 мс |
| Наработка на отказ | не менее 20 000 часов |
| Гарантийный срок эксплуатации | 3 года |
| Срок службы | 10 лет |
| Датчик не содержит драгоценных металлов (п.1.2 ГОСТ 2.608-78) |
|
* Информация на сайте не является публичной офертой
| Бренд: | МАГНИТО-КОНТАКТ |
| Тип датчика: | магнито-контактный |
| Рабочая температура: | от -50 до +50 C |
| Уличное исполнение: | Да |
| Канал передачи данных: | Проводной |
