Блок коммутации БК-24-RS485-01

БК-24-RS485-01 Блок коммутации Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.

Руководство по эксплуатации

БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:

• Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
• Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
• 7 выходов для подключения к приборам внутреннего интерфейса RS-485

БК осуществляет распределение питания 12 или 24 В (в зависимости от модели) на установленные в монтажных устройствах приборы.

• Напряжение питания:
  • БК-12-RS485-01 - 1014 В
  • БК-24-RS485-01 - 2028 В
• 7 выходных каналов с индивидуальной защитой по току
• Максимальный ток одного выходного канала:
  • БК-12-RS485-01 - 0,65 А
  • БК-24-RS485-01 - 0,4 А

Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
БК-12-RS485-01	БК-24-RS485-01
Входное напряжение питания	1014 В	2028 В
Количество выходов для подключения питания приборов	7
Максимальный ток по одному выходу	0,65 А	0,4 А
Собственный ток потребления (без учета подключенных приборов)	не более 150 мА	не более 80 мА
Количество выходов для подключения внутреннего интерфейса RS-485 для приборов	7
Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства	не более 10 м
Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485	2
Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с	не более 3000 м
Степень защиты оболочки по ГОСТ 14254-2015	Определяется степенью защиты монтажного устройства
Диапазон рабочих температур	от минус 30 °С до +50 °С
Габаритные размеры БК	156х86х58 мм
Масса БК	0,2 кг

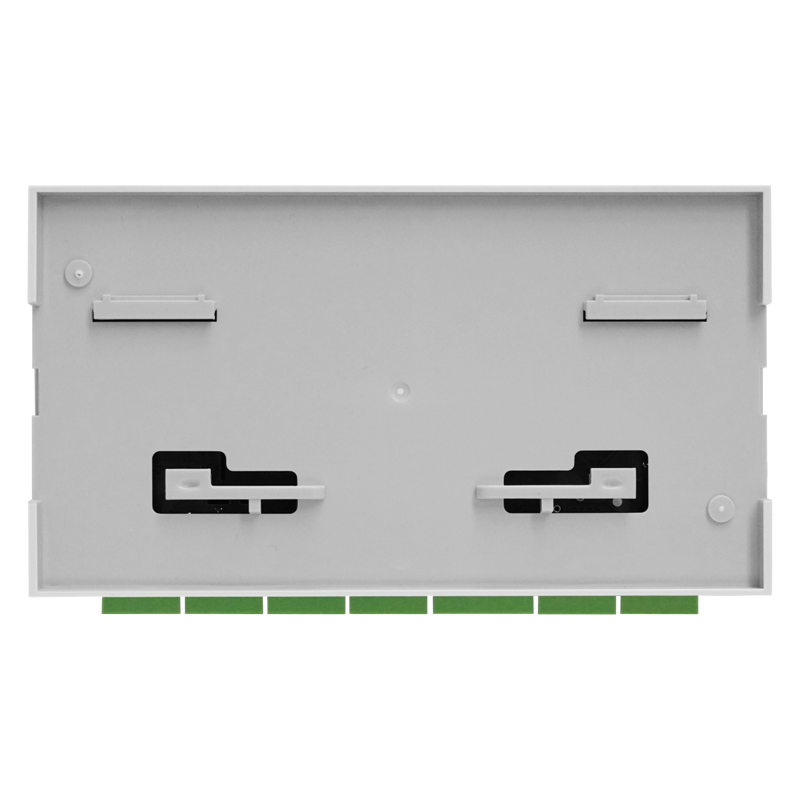

Тип монтажа	на DIN-рейку
